CNC精密平面研削盤PSG-CA3シリーズ
CNC Precision Surface Grinding Machine Series
～3軸CNCパッケージで身近なコストパフォーマンス～
シリーズラインナップ
PSG63CA3 チャックサイズ 600×300mm
PSG64CA3 チャックサイズ 600×400mm
PSG66CA3 チャックサイズ 600×600mm
PSG84CA3 チャックサイズ 800×400mm
PSG104CA3 チャックサイズ 1,000×400mm
PSG106CA3 チャックサイズ 1,000×600mm
コンセプト
同時3軸制御CNCによる高い位置決め精度を実現。多彩な研削方法に対応する豊富なオプションと自動化対応する機上測定装置や多関節ロボットとの組合せをオプション用意。
特徴
・フレームはオーバーハングレスT型フレーム一体構造、上下・前後・左右3軸をボールねじ駆動と直動ローラガイドで保持することで高精度の位置決め精度と高い剛性を各軸に確保しました。
平面自動サイクル/シフトプランジ研削/トラバース研削/マルチポジション研削/クラウニング研削/テーパ研削/高速＆低速クリープ研削が標準として可能。
・オプションでインデックス装置を取り付けることで割出し加工も可能となります。

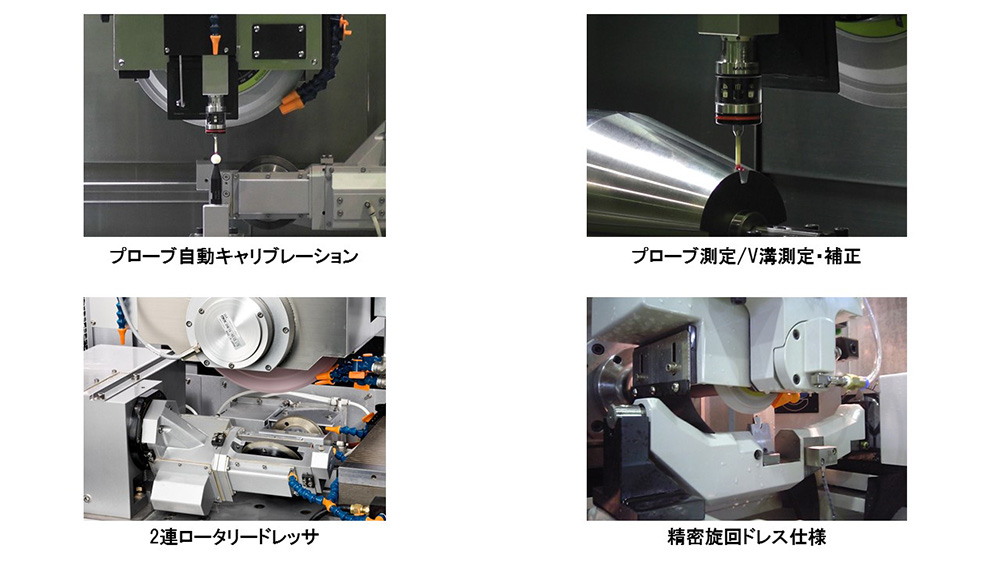

・ドレス装置は卓上3方向ドレス装置が標準ですが、オプションにてロータリードレス装置/首振りドレス装置/上部ドレス装置等、豊富なドレス装置のオプションをご用意しております。
・オプションでタッチプローブ測定装置・CCDカメラ測定装置等も搭載し、ワーク着脱なしで測定・研削の自動サイクルを実現します。
・成形研削盤としても流用可能。お客様のご指定ワーク自動化提案等にも対応をしております。
