精密平面研削盤PSG-GXシリーズ
Precision Surface Grinding Machine
～世界の平面研削盤をリードする、DXシリーズの後継機～
シリーズラインナップ
PSG52GX チャックサイズ 500×200mm
PSG63GX チャックサイズ 600×300mm
PSG64GX チャックサイズ 600×400mm
PSG65GX チャックサイズ 600×500mm
PSG84GX チャックサイズ 800×400mm
PSG105GX チャックサイズ 1,000×500mm
コンセプト
出荷台数20,000台以上、グローバルユーザーから支持を受けたロングセラーマシンのマイナーチェンジ機。
特徴

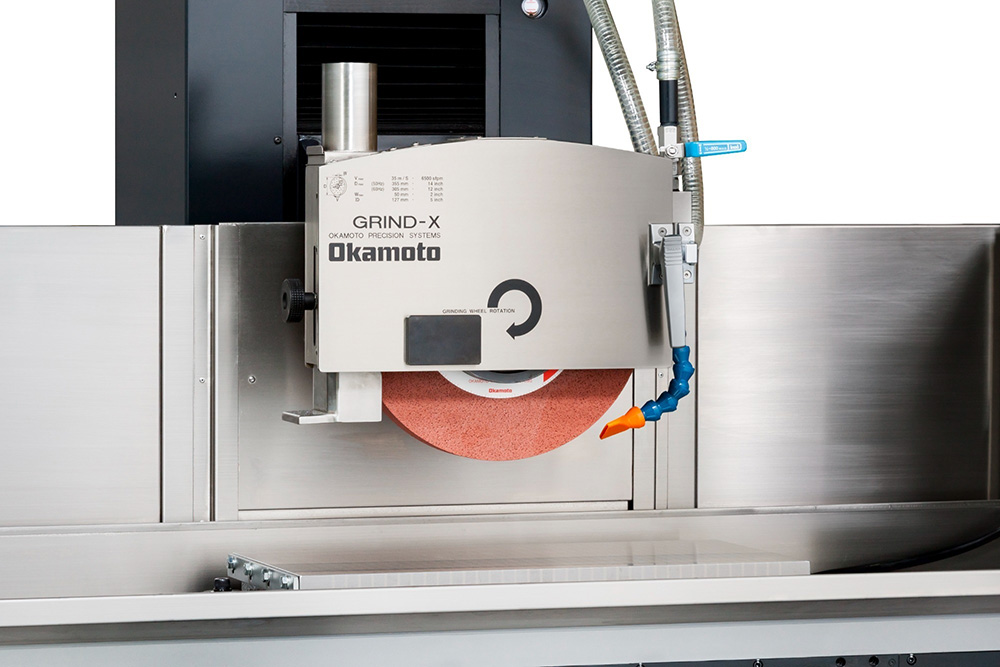

・ステンレス製のカバーが標準採用となり、機械カバーの長寿命化を実現。
・通常自動研削サイクルとして『粗加工⇒精加工⇒スパークアウト』を搭載。
・潤滑/油圧ポンプを機外に設置、各槽も分離させることで潤滑油と油圧油を別々に交換可能。

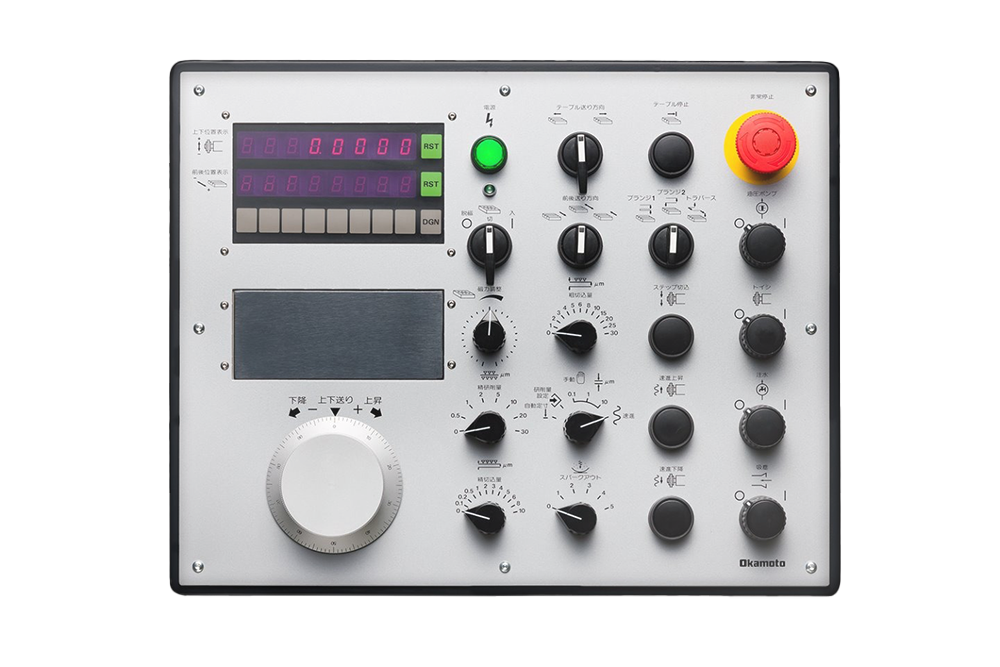

・操作パネル上の手動パルサーによる上下送り操作の採用で、汎用機のイメージを刷新しました。
・上下送りにACサーボモータを採用、最小切り込み量0.1μｍから選択が可能となります。
・上下・前後現在位置表示は、LEDにてデジタル表示(前後表示はオプション)が標準仕様です。
・左右摺動面はV-V構造のキサゲ案内面採用。油膜の浮き上がりによるアンバランスを抑えることで真直性が向上、より精度の高い加工を実現します。
