CNC超精密平面研削盤UPG-CALi2シリーズ
NC Precision Surface Grinding Machine Series
～グローバル標準ソフト(iQ)搭載で、イージーオペレーション～
シリーズラインナップ
UPG63CALi2 チャックサイズ 600×300mm
UPG84CALi2 チャックサイズ 800×400mm
UPG106CALi2 チャックサイズ 1,000×600mm
コンセプト
摺動面に静圧スライドとリニアモータ駆動を採用、平面研削・簡易的なといし成形・ドレス条件の自動計算、文字レス対話画面の簡単データ入力・機上測定で最高峰の研削加工を実現！
特徴
・世界戦略の文字レス対話ソフト（iQソフト)で、画面上のアイコンをみながらタッチ入力で簡単操作を実現。
・平面研削盤で初めて自動データ作成機能を搭載。総取り代と精研削取り代を入力、次にといし粒度を入力するだけで最適な研削条件とドレス条件を自動作成します。
・オーバーハングレスT型フレーム一体構造、真直性に優れた左右・前後摺動面静圧仕様を採用。
大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することにより積載重量が大幅にアップしました。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工を実現します。
・平面研削/ピッチ形状/コンタリング/成形研削と多彩な研削方法で研削をサポートします。

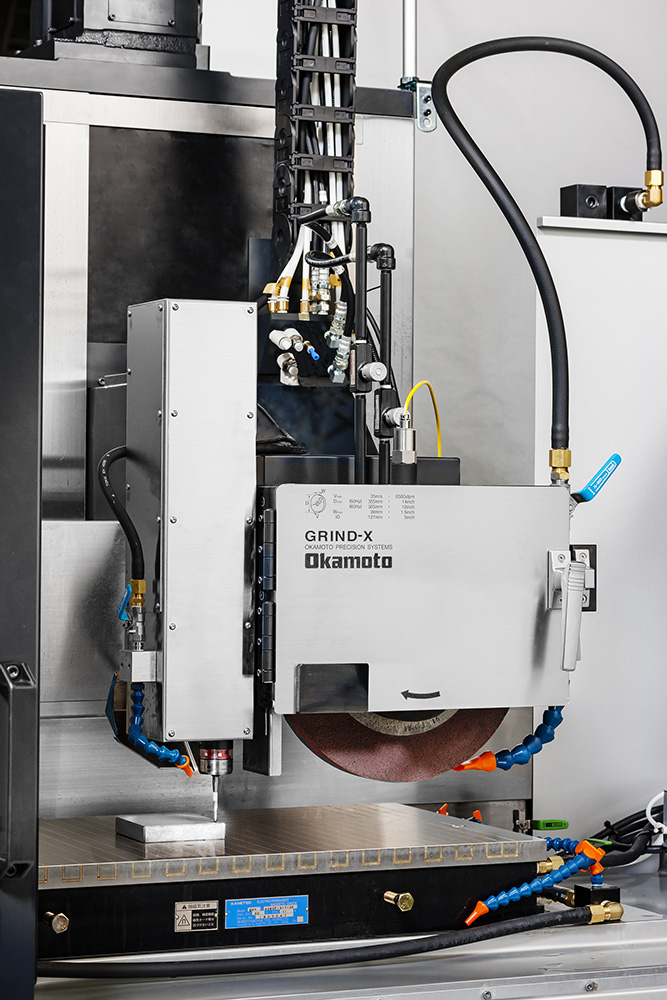

・オプションでタッチプローブ測定装置・CCDカメラ測定装置等も搭載し、ワーク着脱なしで測定・研削の自動サイクルを実現します。
・オプションの静圧といし軸では、高精度の平面度/面相度が必要な研削に対応できます。
・成形研削盤としても流用可能。お客様のご指定ワーク自動化提案等にも対応をしております。
