CNC超精密成形研削盤

UPZ210LiⅡ

UPZ210LiⅡ

高能率と微細成形加工を両立する全軸リニアモータ駆動のマイクロプロファイル研削盤

・金型部品の微細成形研削加工分野向けに、超精密マイクロプロファイル研削盤UPZ210LiⅡを開発。本機はコネクタ等の微細成形金型の加工分野で好評を得てきたUPZ210Liの上位機種として開発、能力や操作性を一段と向上させています。

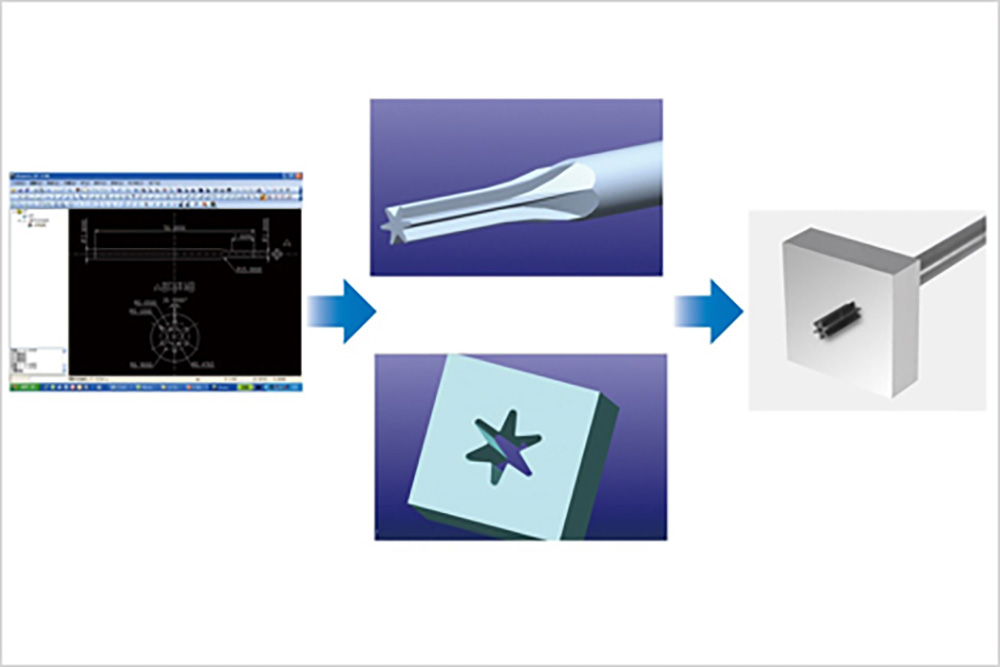

・本機は左右駆動だけでなく、上下・前後を含めた３軸ともにリニアモータ駆動を採用し、各軸の追従性と信頼性をさらに高めました。また、前工程で使用される工作機械のＣＡＤデータの取り込を可能とし、データ入力の簡素化を図っています。

・オプションでインデックス装置に対応、丸形状パンチ等の超微細研削加工にも対応。

・加工開始位置と完了位置を選択するだけでGコードプログラムを作成可能。プロファイル研削盤のような点教示による軌跡プログラムの必要はありません。

・ソフトとして、サイクルタイムを短縮する粗取りプランジ・トラバースを標準。
