CNC精密内面研削盤

IGM15NCⅢ / 15NCⅢ-2

IGM15NCⅢ・IGM15NCⅢ-2

文字レスタッチパネル入力と加工データ自動設定機能で、データ入力作業を徹底短縮。
当社独自のプログラムソフトにより、輪郭形状・複合加工はもちろん、超硬ダイスのコンタリング加工に対応します。

・IGM15EXⅢと同様のソフトを搭載、といしの粒度とといし径・といし幅を入力、あとはワーク定寸径を入力するだけで、最適な研削条件とドレス条件を自動作成します。

・画面には文字がなく、パネルボタンを見ながらタッチを行うことで、入力が完了します。またタッチパネルを採用することにより余分なスイッチ関係を省いています。

・IGM15NCⅢはオプションで同時2軸テーパ・コンタリング成形ソフトを用意。高度な研削を行うことが可能な上、研削条件を保存する事も可能。

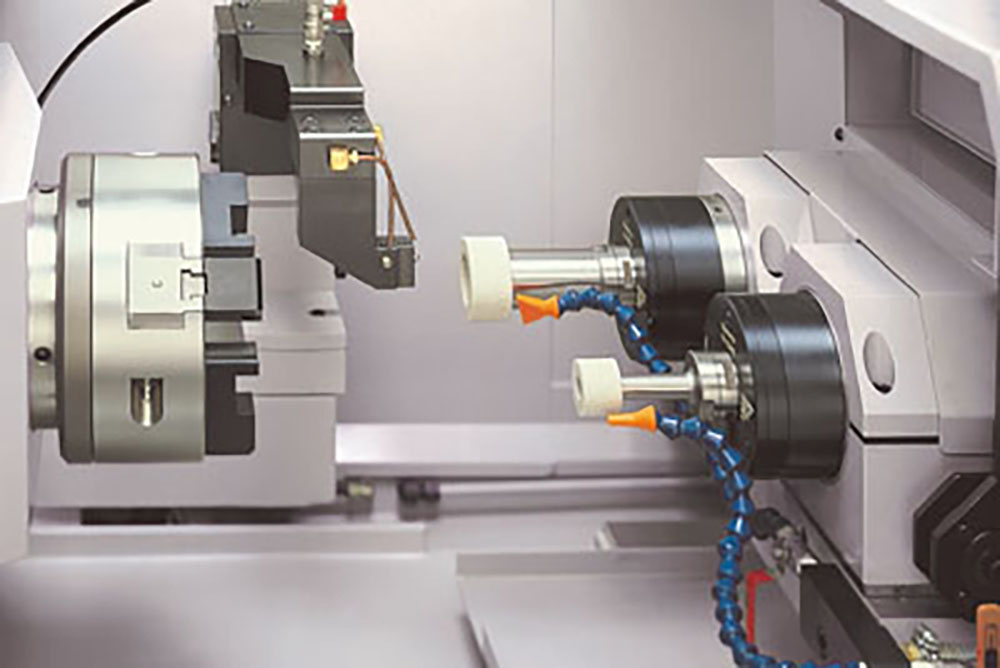

・IGM15NCⅢ-2は2つのといし軸により段付き穴・端面・テーパ・外周加工をワンチャッキングで研削をすることが可能。同芯度や直角度の精度向上が図れます。

・切込み軸はクローズドループ・スケールフィードバック方式を標準採用することで、定寸精度を格段に向上させています。

オプション
コンタリング研削プログラミングソフト　～EDELAC win～

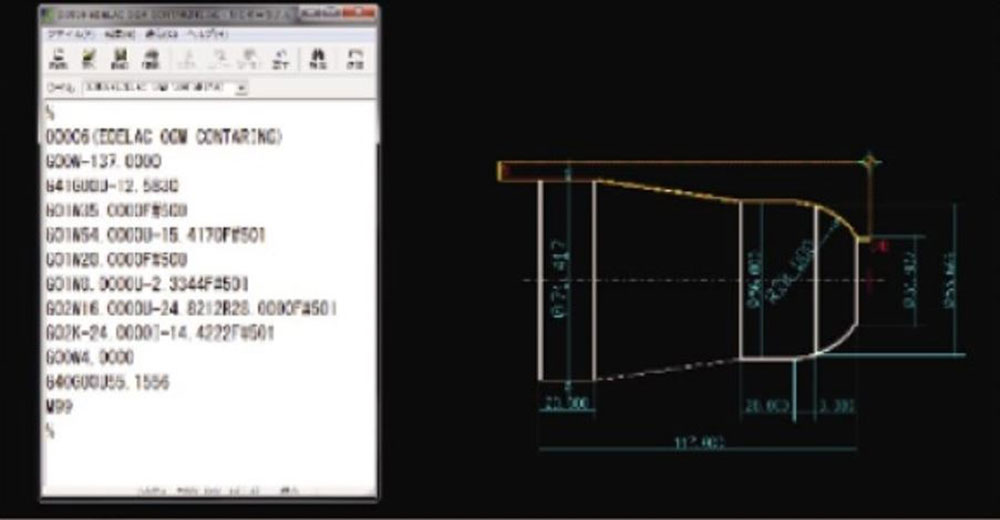

輪郭形状の研削加工は、機械の性能に加え、長年培われたノウハウを含んだ加工ソフトが重要になってきます。EDELAC WinではCADデータを取り込み、独自のポストプロセスソフトで最適のプログラミングを素早く作成できるだけでなく、パソコン画面上で砥石の軌跡をシュミレーションすることができます。
といしとワークの干渉が目視で確認しづらい内面形状に特に有利です。
例）冷間鍛造金型ダイス 鏡面コンタリング研削 面粗さRa0.03μｍを達成しています。
