微細成形
ピッチ研削
超精密成形研削盤UPZシリーズはリニアモータ駆動による高精度・高速の位置決め精度を実現。
ピッチ精度の高い電子部品金型等の研削に置いて活躍をしています。
超精密成形研削盤

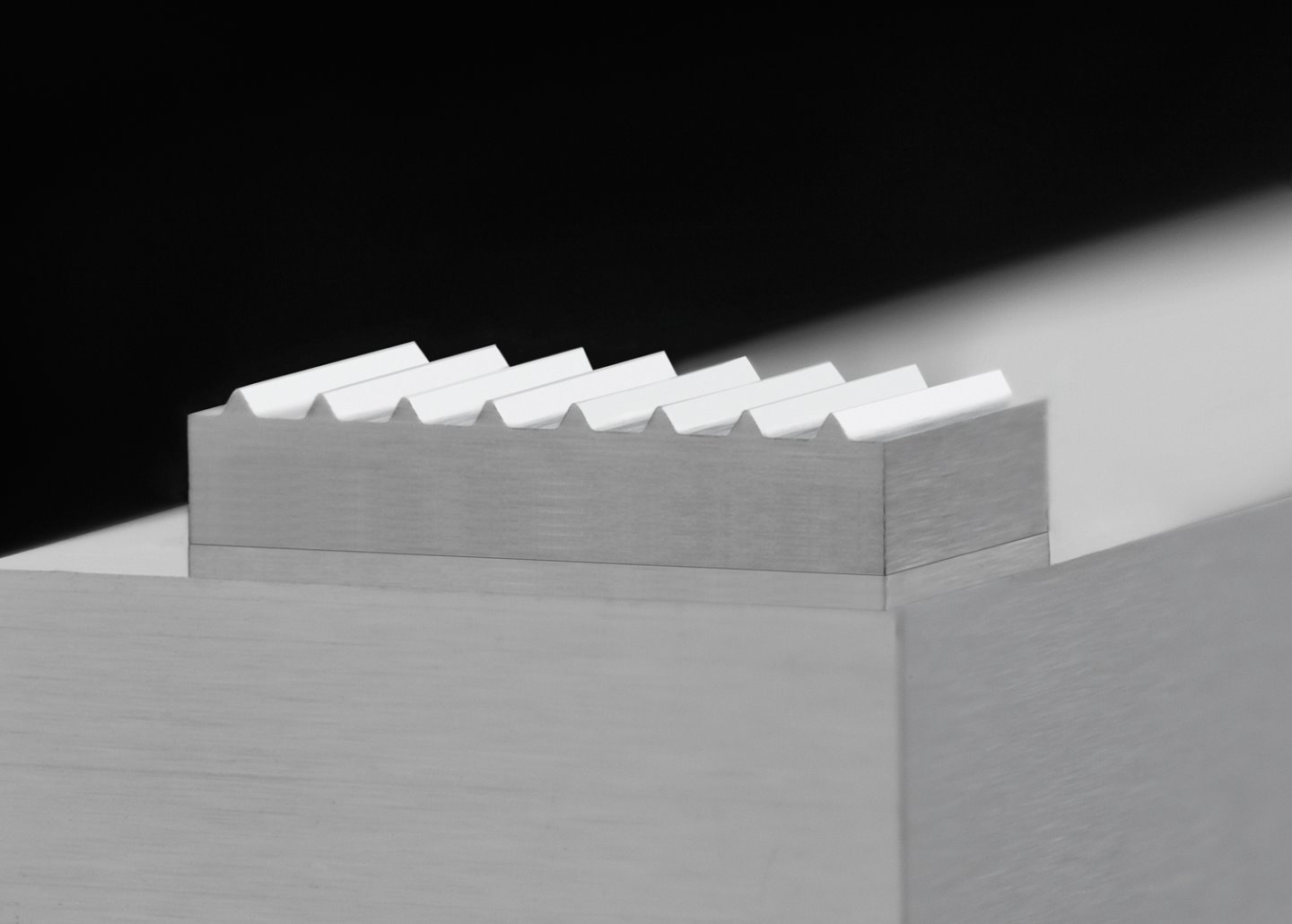

| 機械 | 超精密成形研削盤 UPG310Li |
|---|---|
| 品名 | 光ファイバーアレイ |
| 寸法 | 4×1.5×0.8mm |
| 材質 | ASP60(HRC67～68) |
| 精度 | 累積ピッチ±0.3μm |
| 社名 | ㈱岡本工作機械製作所 |

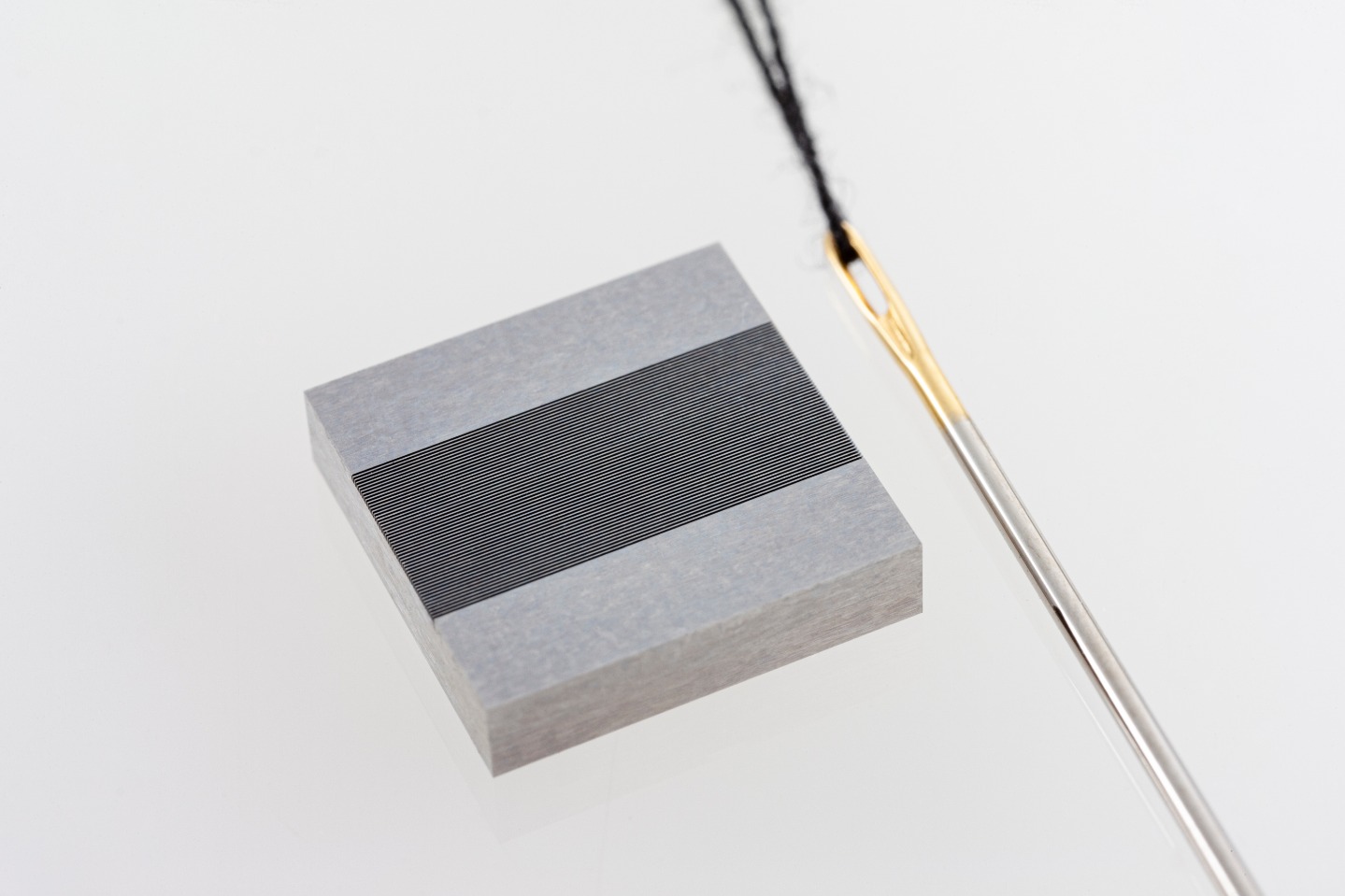

| 機械 | 超精密成形研削盤 UPZ210LiⅡ |
|---|---|
| 品名 | コネクタ |
| 溝数 | 52本 |
| 材質 | SKD11(HRC56～58) |
| 精度 | 累積ピッチ-1.7μｍ |
| 社名 | ㈱岡本工作機械製作所 |

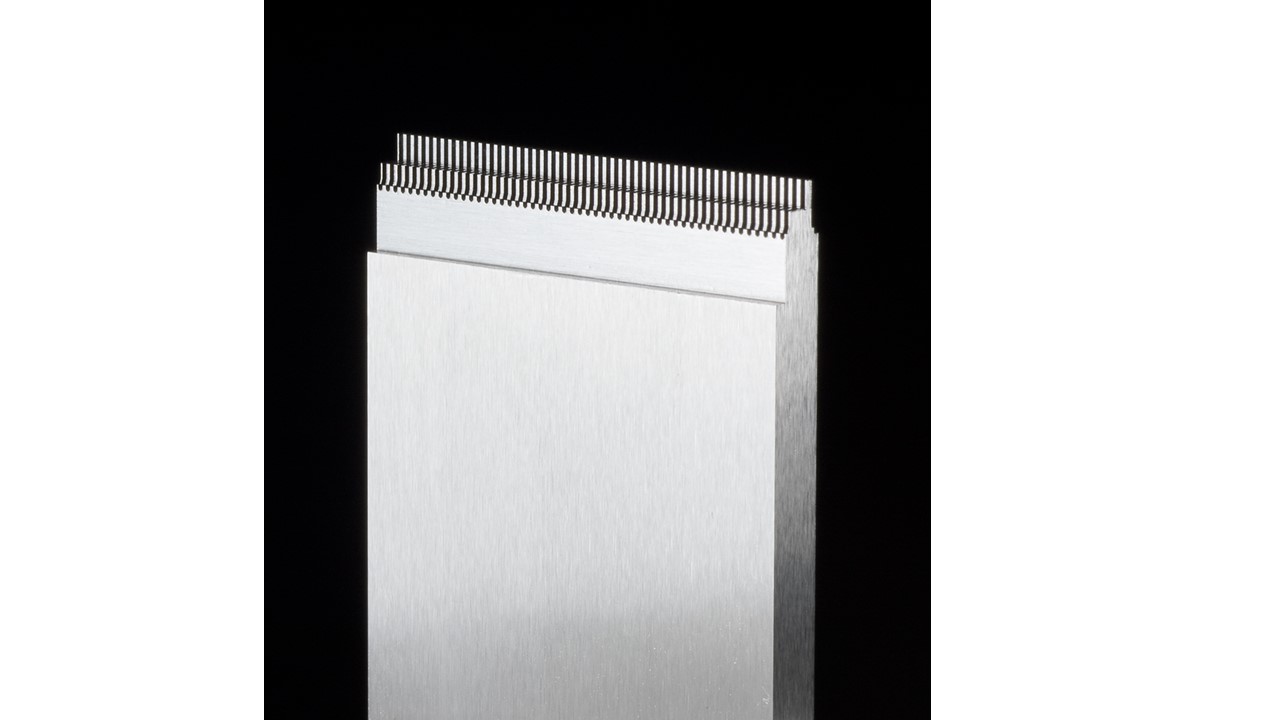

| 機械 | 超精密成形研削盤 UPZ210LiⅡ |
|---|---|
| 品名 | コネクタ |
| 溝数 | 50溝 0.06幅 |
| 材質 | SKD11(HRC56～58) |
| 加工時間 | サイクルタイム10.8H+といし成形6H |
| 社名 | 株式会社ムトー精密 |
| URL | https://mutoh-seimitsu.jimdofree.com/ |
| 会社紹介 | プラスチック精密金型（インサート金型とモールド型）の設計と制作をを行っており、50t仕様の金型迄対応。最小加工は0.13ゲート径まで対応しており、『お客様の要求精度を確実に実現』が信念。当社小型成形研削盤PFGシリーズや超精密プロファイル研削盤UPZシリーズが導入されている。 |
NC精密平面研削盤

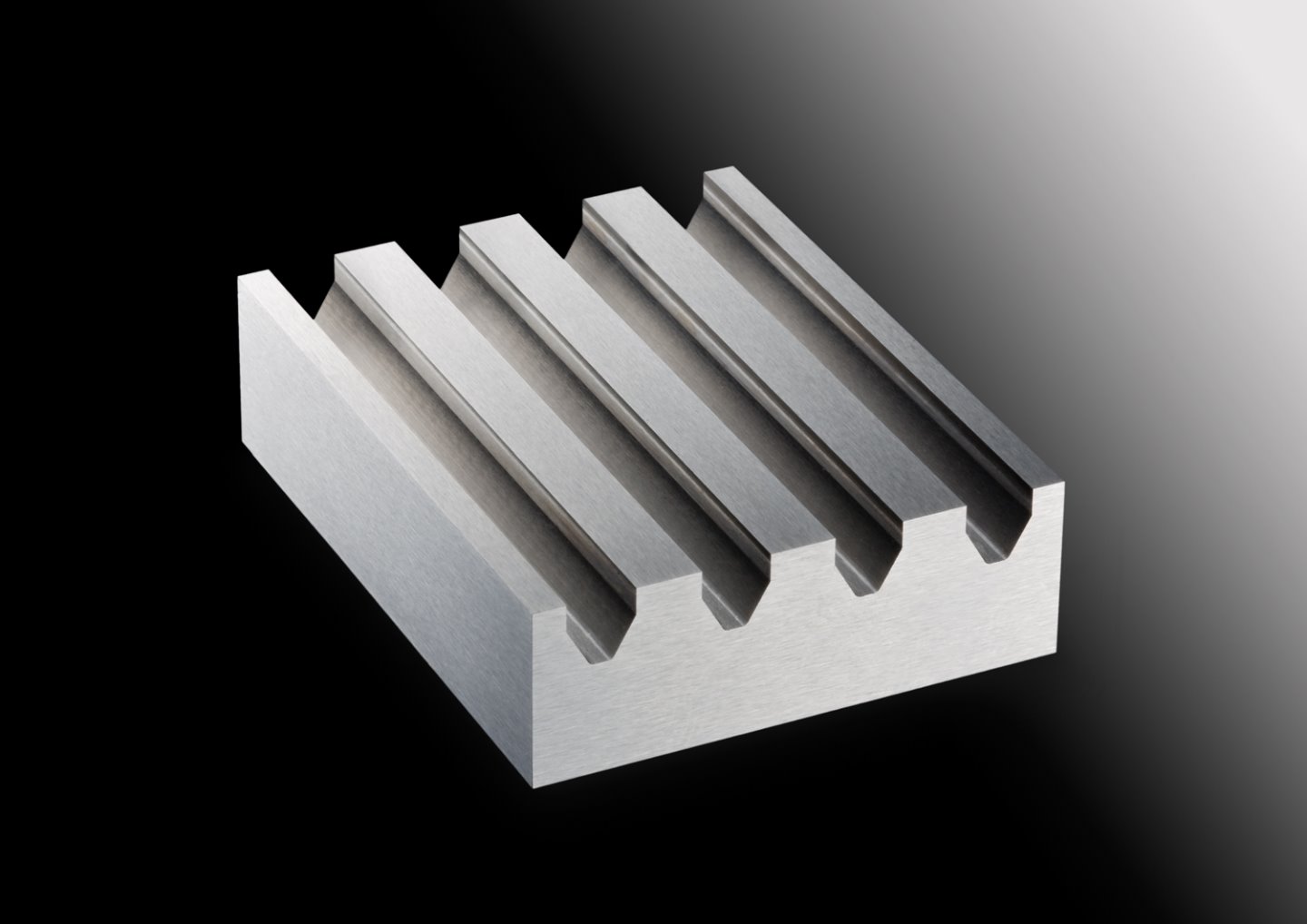

| 機械 | PSG52CANC |
|---|---|
| 品名 | テストワーク |
| 寸法 | 50×50×15mm |
| 材質 | SKD11(HRC60) |
| 精度 | 累積ピッチ±2.9μm |
| 社名 | ㈱岡本工作機械製作所 |
