円筒研削盤で円筒状のワークの外周や端面を削る研削。
複合研削盤UGMシリーズでは外周・内面・端面の研削も全自動で加工可能です。
円筒研削盤

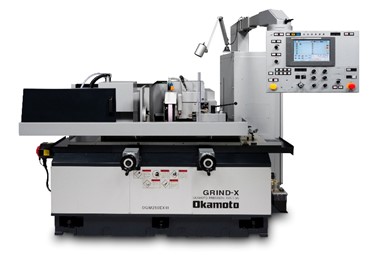

| 機械 | CNC精密円筒研削盤 OGM250NCⅢ |
|---|---|

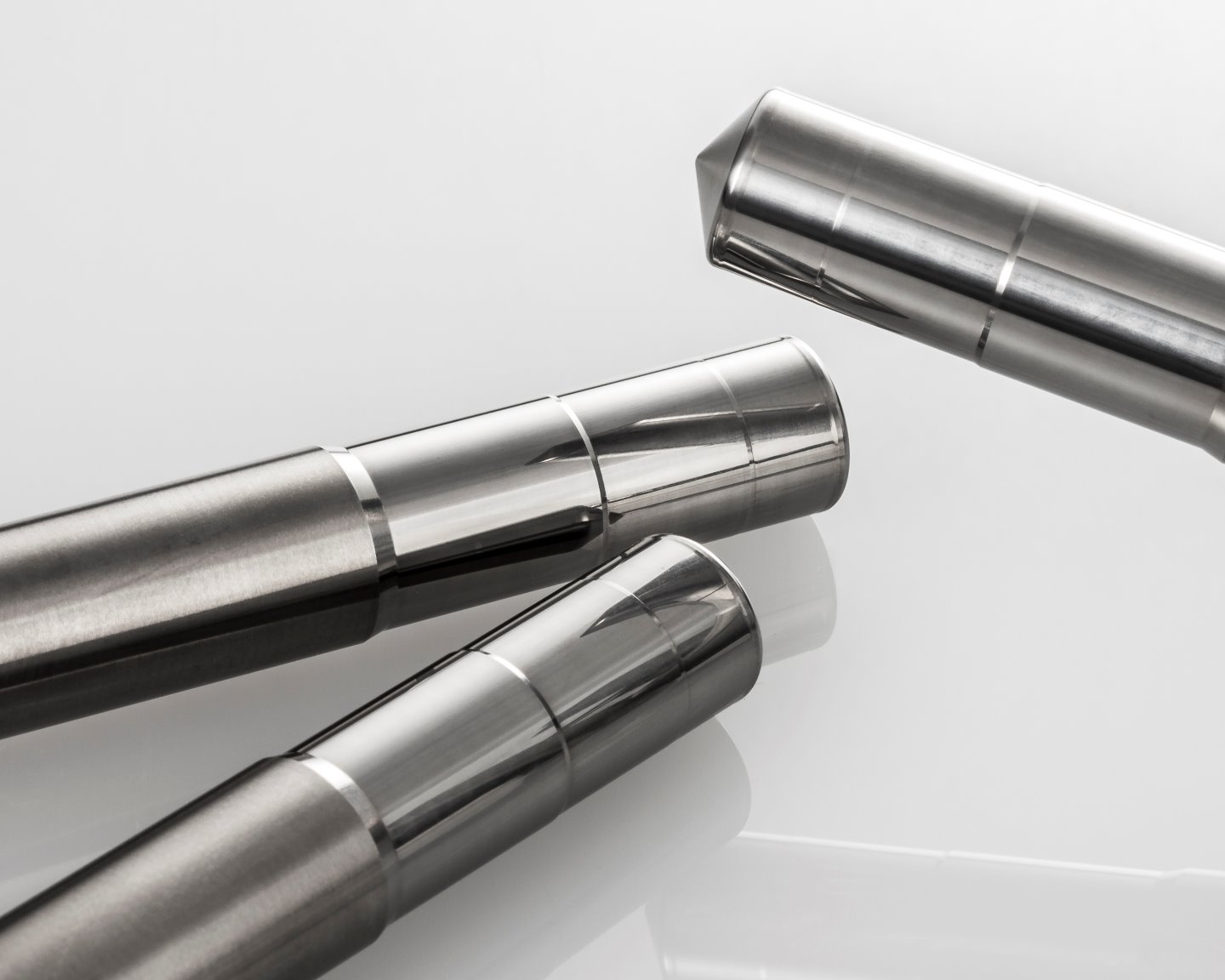

| 品名 | 冷間鍛造パンチ |
| 寸法 | φ13×120mm |
| 材質 | G4(HRA88～90) |
| 精度 | 表面粗さ：Ra0.021μm 円筒度：1.369μm |
| 社名 | ㈱岡本工作機械製作所 |
| 機械 | CNC精密円筒研削盤 OGM250NCⅢ(工作主軸静圧仕様) |
|---|---|

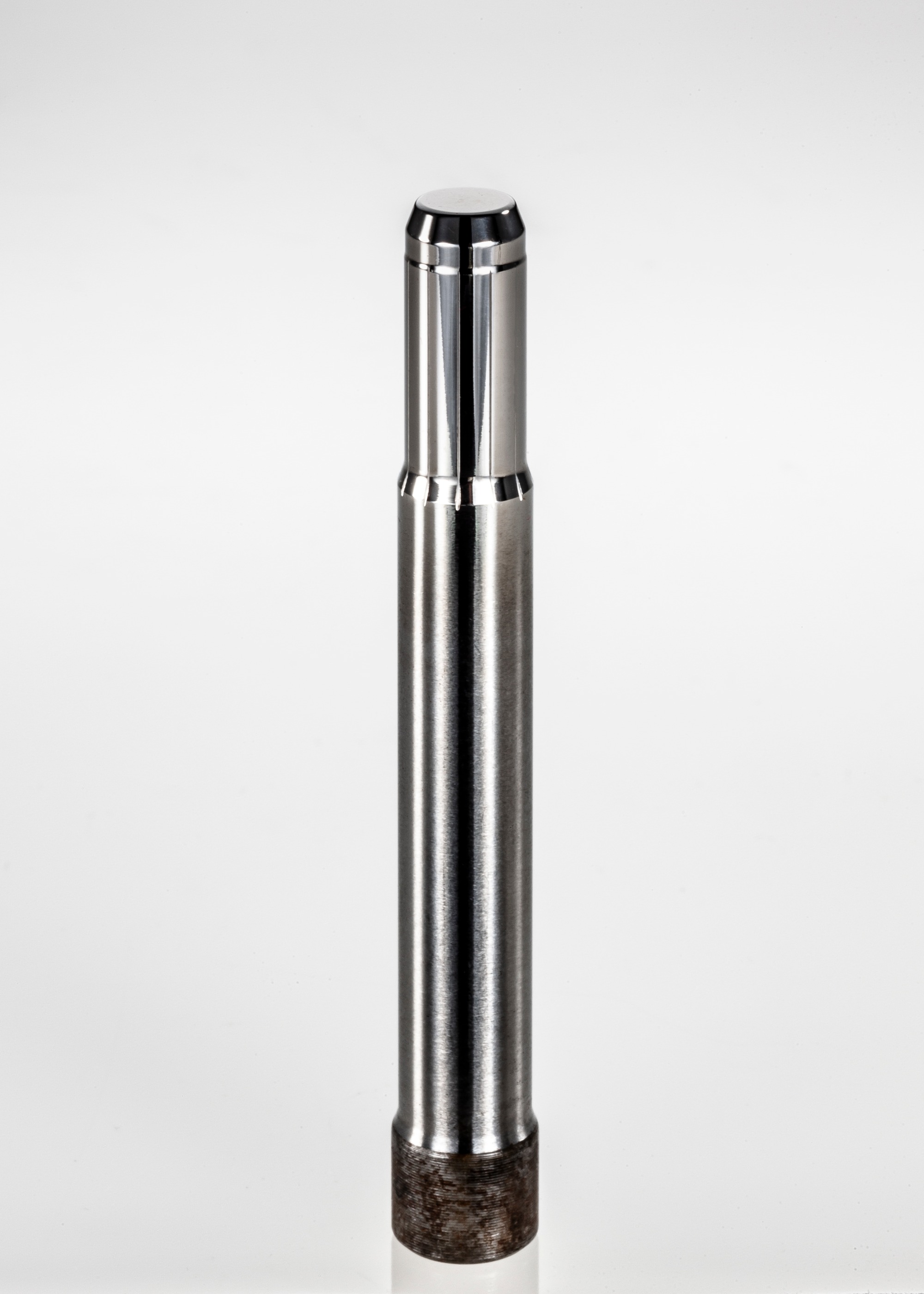

| 品名 | 冷間鍛造パンチ |
| 寸法 | φ50×250mm |
| 材質 | RD60(HRA86～89) |
| 精度 | 表面粗さ：Ra0.011μm 真円度：0.1μm |
| 社名 | ㈱岡本工作機械製作所 |

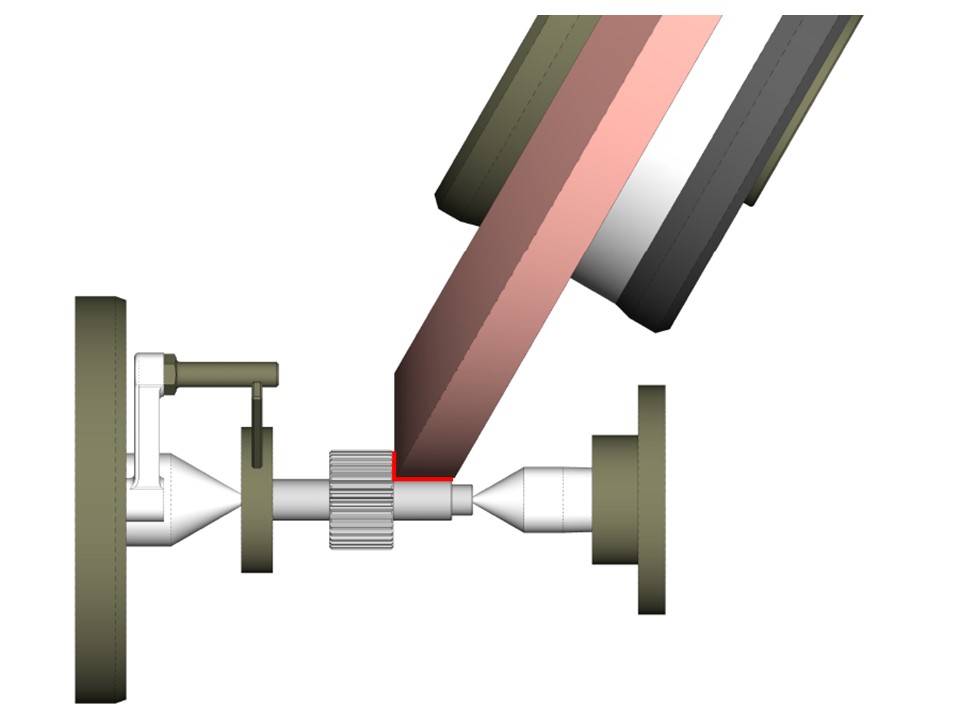

| 機械 | CNC精密円筒研削盤 OGM330NCAGⅢ |
|---|---|
| 品名 | ピニオンギア |
| 寸法 | φ20×70mm |
| 材質 | SCM415(HRC56～59) |
| 精度 | 直角度：1μm |
| 社名 | ㈱岡本工作機械製作所 |
| 機械 | CNC精密円筒研削盤 OGM350NCⅢ |
|---|---|

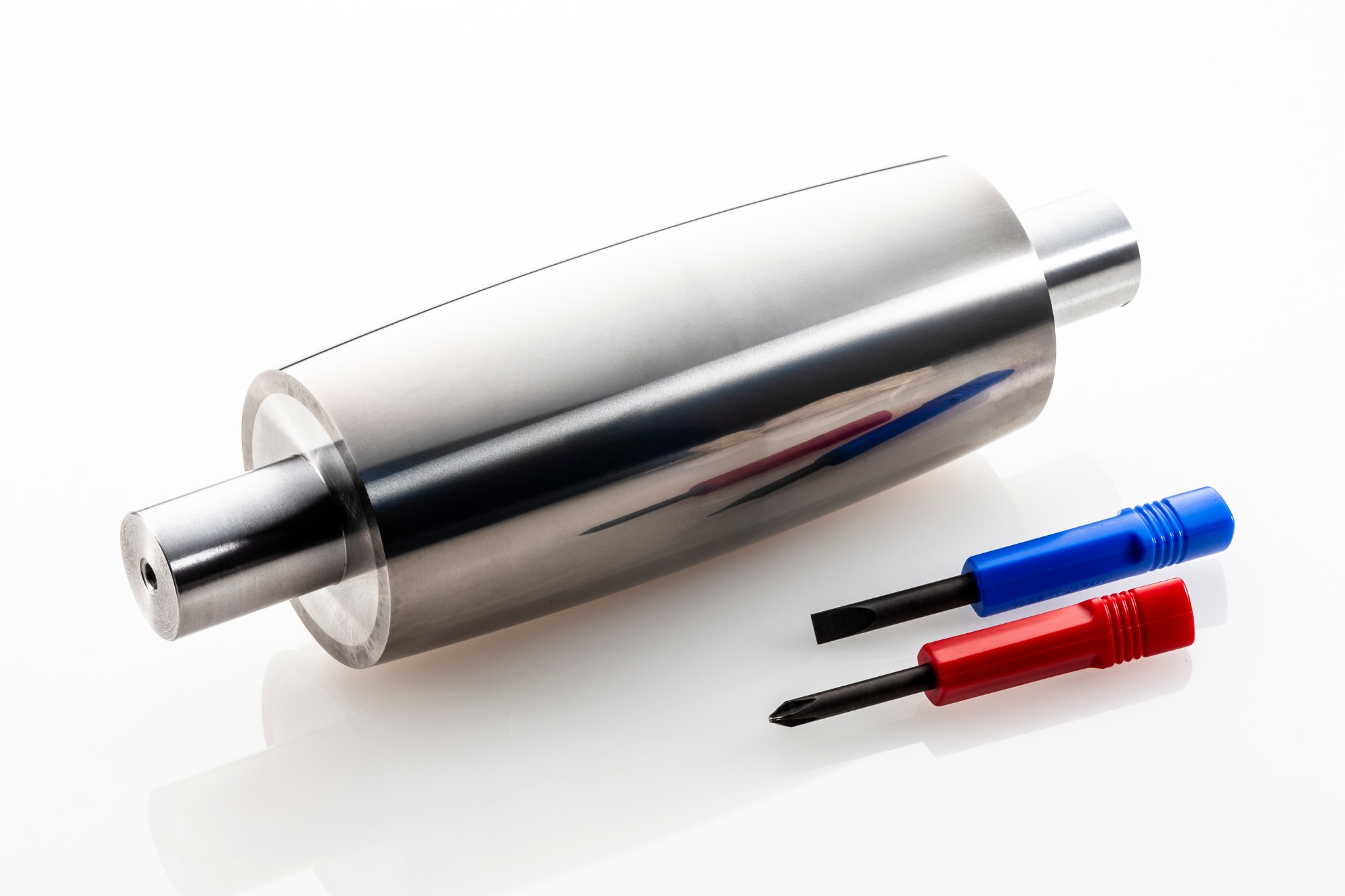

| 品名 | 圧延ロール |
| 寸法 | φ90×100mm |
| 材質 | M70 |
| 表面粗さ | Ra0.036μm |
| 形状精度 | 0.87μm ※コンタリング加工 |
| 社名 | ㈱岡本工作機械製作所 |
| 機械 | CNC精密円筒研削盤 OGM350NCⅢ |
|---|---|
| 品名 | 金型パンチ |
| 寸法 | φ10×60mm |
| 材質 | G4(HRA88～90) |
| 表面粗さ | Ra0.051μm ※コンタリング加工 |
| 社名 | ㈱岡本工作機械製作所 |

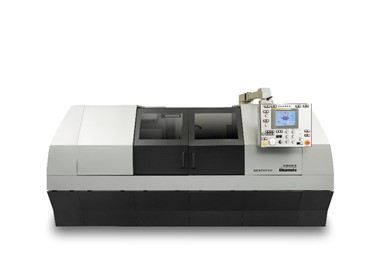

立形複合円筒研削盤
| 機械 | 立型複合円筒研削盤 UGM5V |
|---|---|

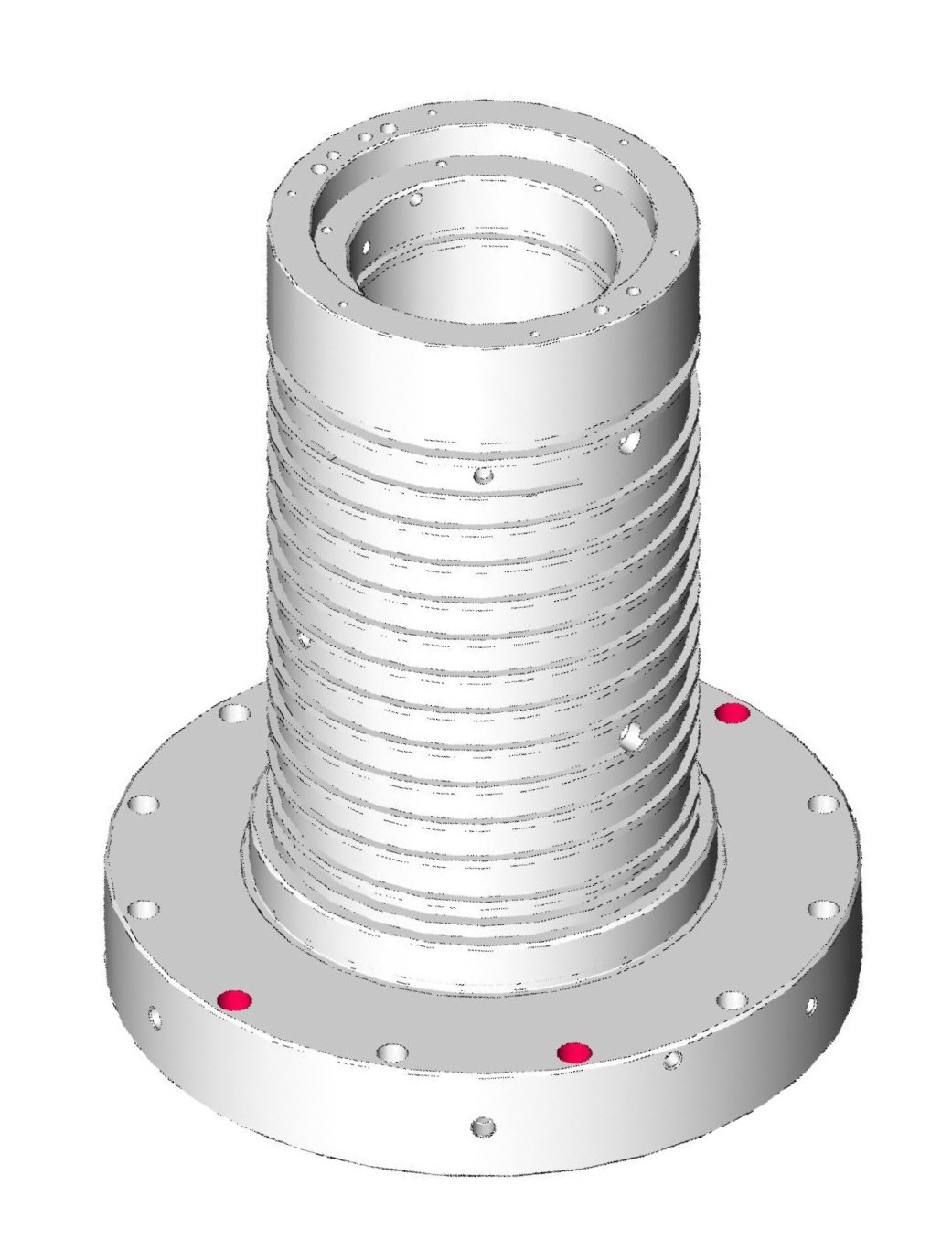

| 品名 | ステーター |
| 寸法 | φ200ｍｍ L=342ｍｍ |
| 材質 | FC30 |

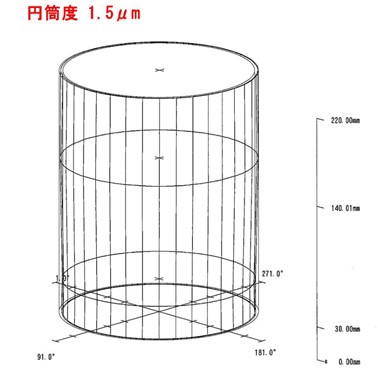

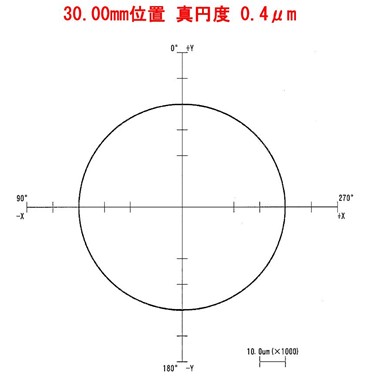

| 精度 | 真円度外径：0.4μｍ 円筒度外径：1.5μｍ 真円度内径：端面50ｍｍから0.5μｍ |
| 社名 | ㈱岡本工作機械製作所 |

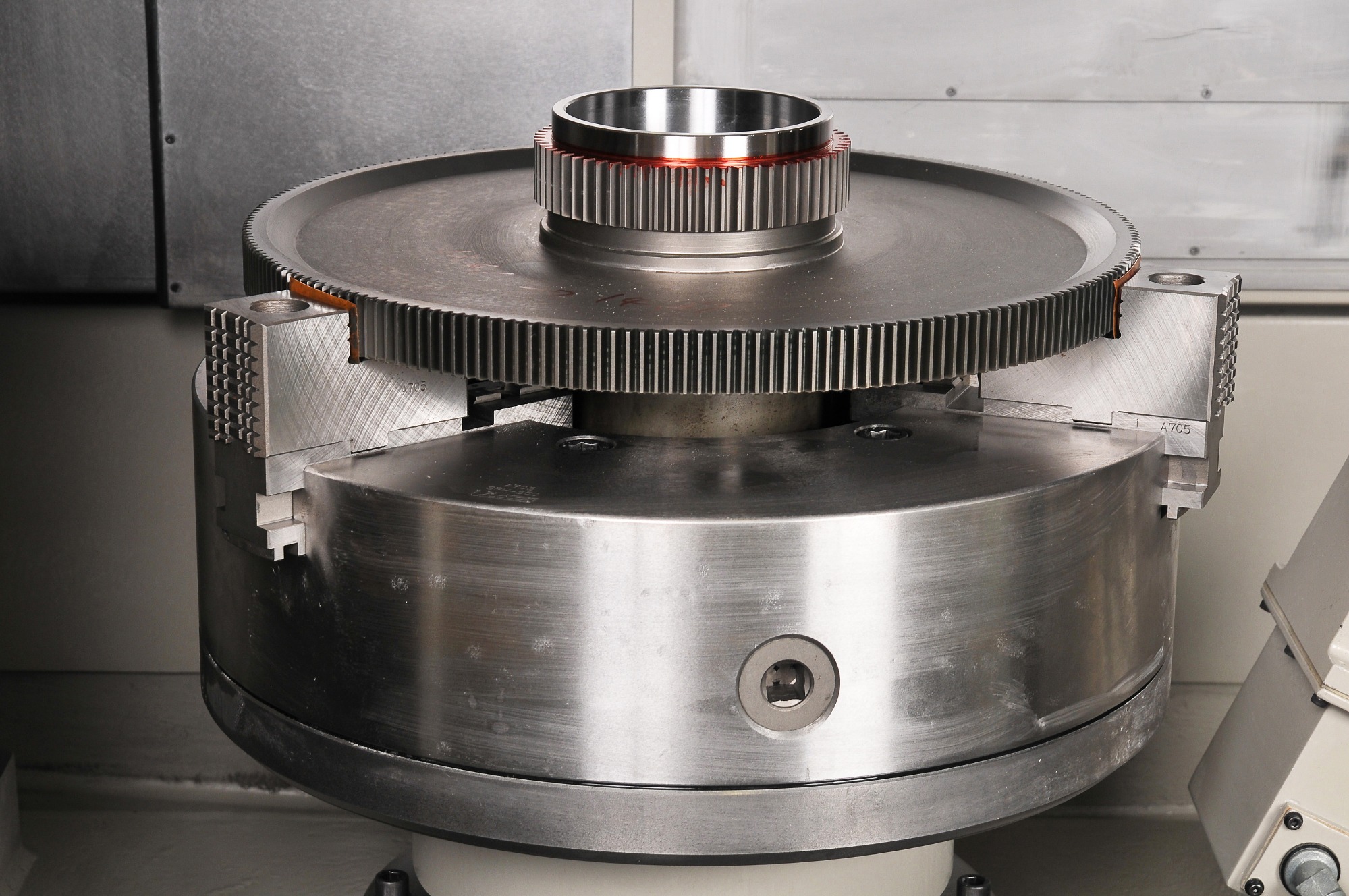

| 機械 | 立型複合円筒研削盤 UGM5V |
|---|---|
| 品名 | 大型ギア |
| 寸法 | 外径φ450mm×内径φ130mm |
| 材質 | SNCM420 HRC60～62 |
| 精度 | 真円度外径：1.8μｍ 真円度内径：1.4μm 内径Ra：1.2μm |
| 社名 | ㈱岡本工作機械製作所 |
