微細成形

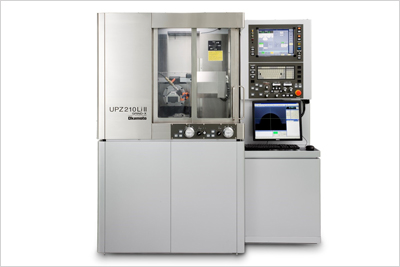

超精密成形研削盤UPZシリーズにCCDカメラを搭載、反射と投影を利用し、操作画面でワーク形状を検査しながら高精度且つ微細な加工物の研削を行います。

超精密成形研削盤

エジェクトタービン 成型研削盤 超精密研削 使いやすい研削盤
機械超精密成形研削盤 UPZ210LiⅡ

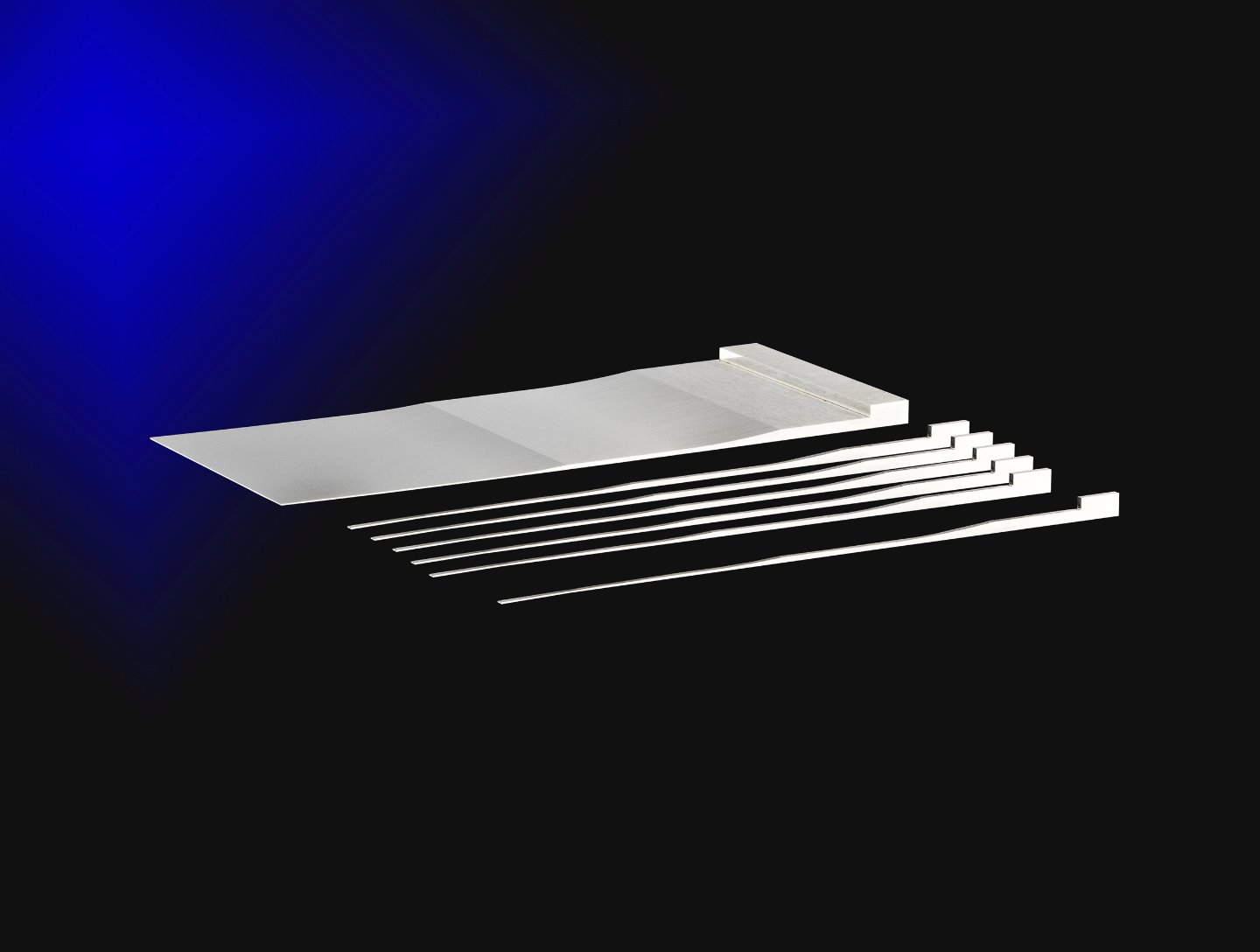

品名段付き角エジェクターピン
寸法100×2×0.7mm
材質SKH51(HRC59~61)
精度厚み0~-0.002mm ソリ無きこと
社名㈱岡本工作機械製作所




機械超精密成形研削盤 UPZ210LiⅡ

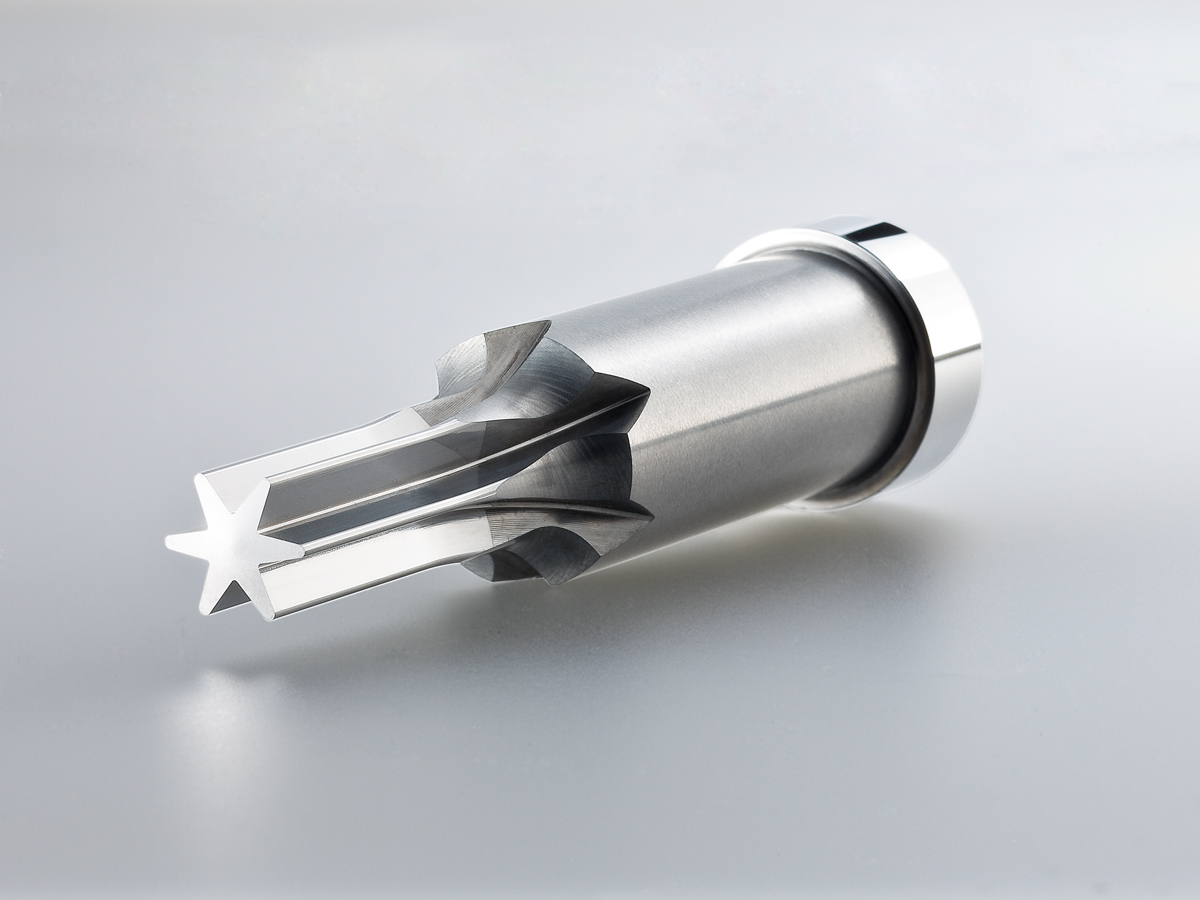

品名テストワーク
寸法φ20×82mm
材質G4(HRA92)
精度±0.002mm
社名㈱岡本工作機械製作所
インデックス研削 成型研削 使いやすい研削盤




微細成形研削 鏡面研削 使いやすい研削盤
機械超精密成形研削盤 UPG310Li
品名光ファイバーアレイ
寸法4×1.5×0.8mm
材質ASP60(HRC67~68)
精度累積ピッチ±0.3μm
社名㈱岡本工作機械製作所




機械超精密成形研削盤 UPZ210LiⅡ

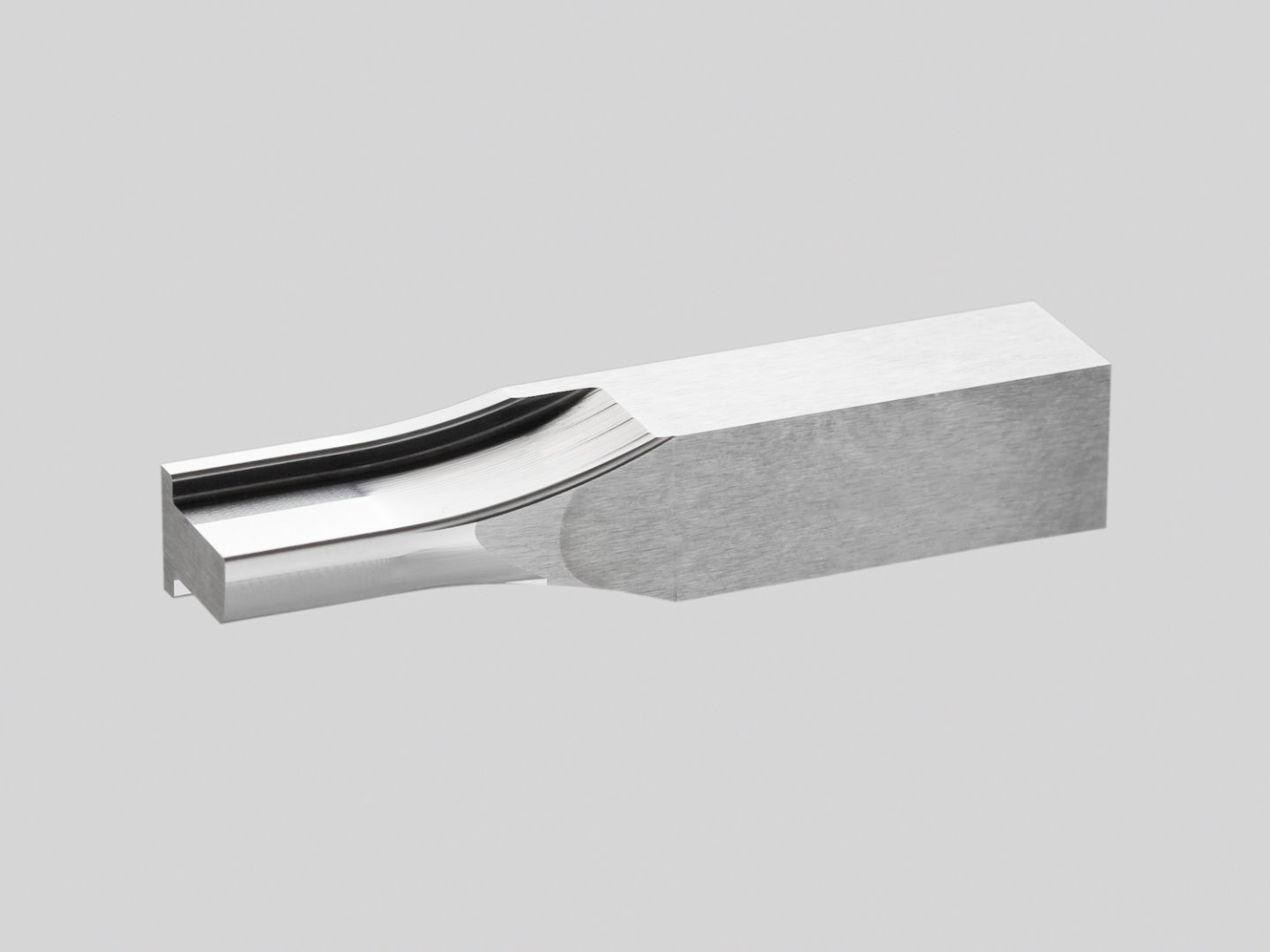

品名プレスパンチ
寸法8×8×60mm
材質G3(HRA90~91)
精度±0.002mm
社名㈱岡本工作機械製作所
パンチ研削 超精密研削 成形研削盤 使いやすい研削盤




成形研削 超精密研削 パンチ研削 微細成形研削
機械超精密成形研削盤 UPZ210LiⅡ-2

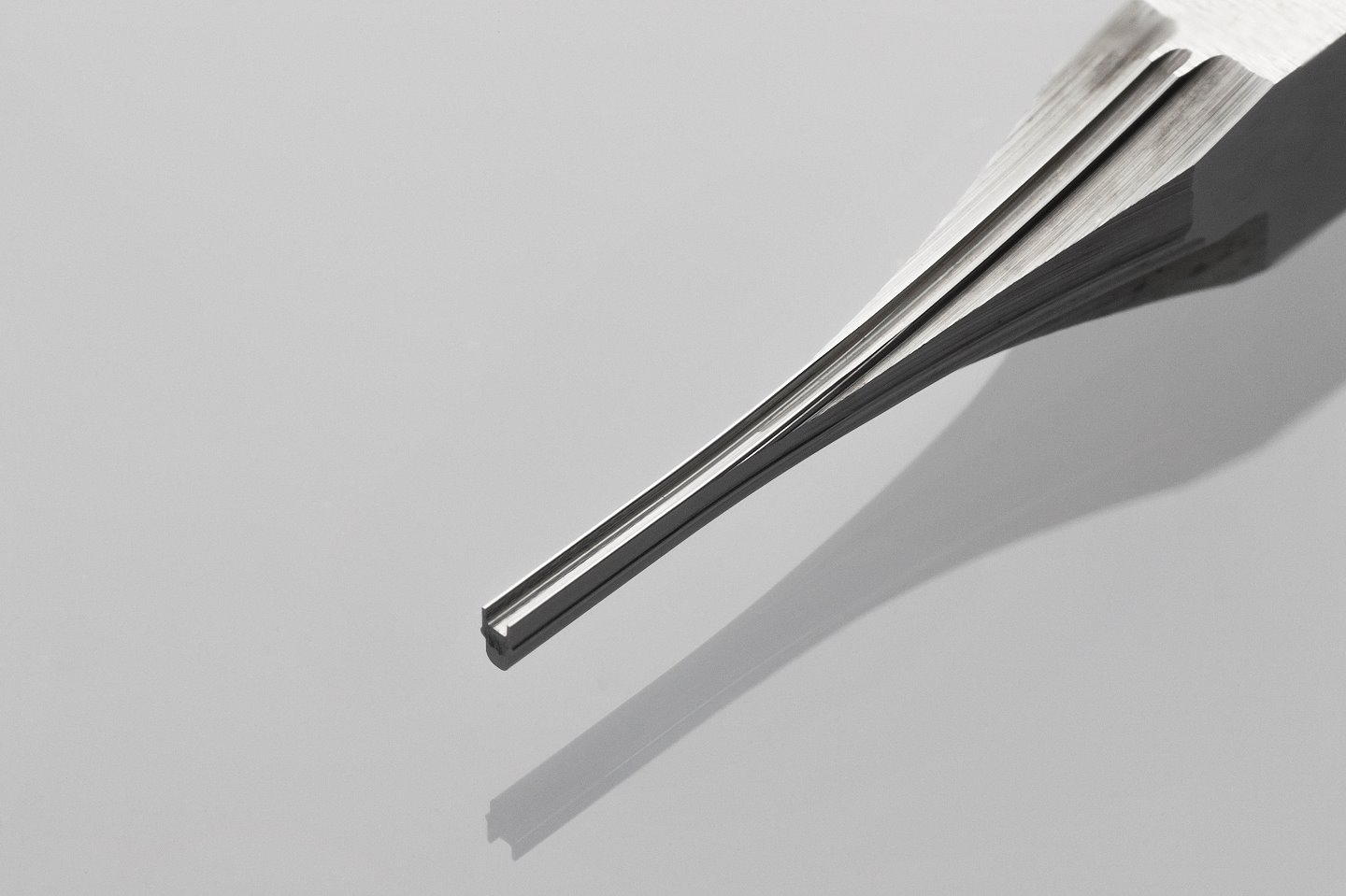

品名プレスパンチ
寸法0.95×0.445mm(先端)
材質G3(HRA88~89)
精度±0.002mm
社名㈱岡本工作機械製作所




機械

超精密研削盤 UPZ210LiⅡ

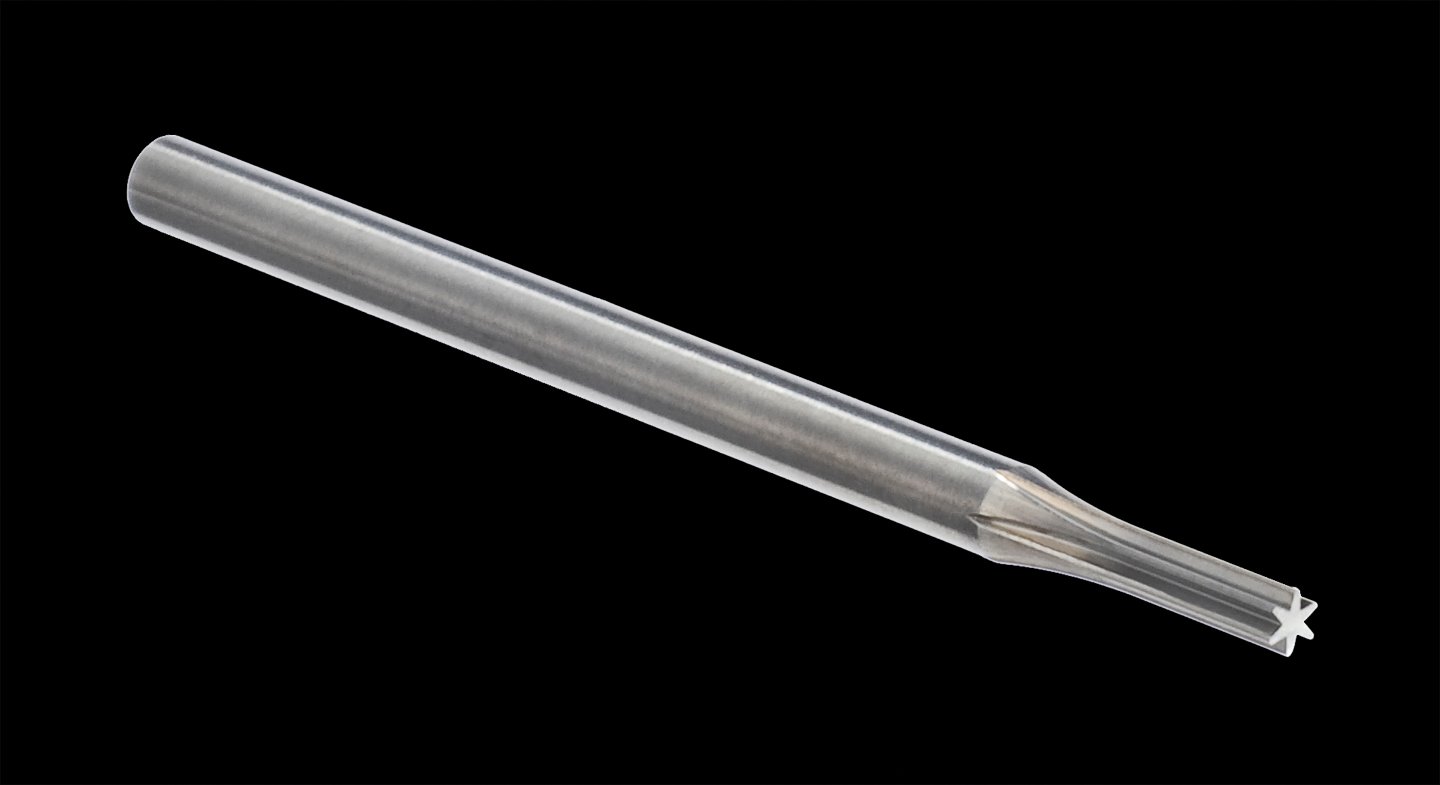

品名トルクスピン
寸法φ1.6×20.5mm
材質UF12(HRA92)
精度±0.003mm
社名㈱岡本工作機械製作所
トルクスピン 微細成形研削 超精密研削 使いやすい研削盤

ピッチ研削 コネクタ溝研削 微細成形研削 使いやすい研削盤
機械

超精密成形研削盤 UPZ210LiⅡ

品名コネクタ
溝数52本
材質SKD11(HRC56~58)
精度累積ピッチ-1.7μm
社名㈱岡本工作機械製作所

ピッチ研削 コネクタ溝研削 微細成形研削 使いやすい研削盤
機械

超精密成形研削盤 UPZ210LiⅡ

品名コネクタ
溝数50溝 0.06幅
材質SKD11(HRC56~58)
加工時間サイクルタイム10.8H+といし成形6H
社名株式会社ムトー精密
URLhttps://mutoh-seimitsu.jimdofree.com/
会社紹介プラスチック精密金型(インサート金型とモールド型)の設計と制作をを行っており、50t仕様の金型迄対応。最小加工は0.13ゲート径まで対応しており、『お客様の要求精度を確実に実現』が信念。当社小型成形研削盤PFGシリーズや超精密プロファイル研削盤UPZシリーズが導入されている。

溝研削 ピッチ研削 超精密研削 面粗さ
機械PSG52CANC
品名テストワーク
寸法50×50×15mm
材質SKD11(HRC60)
精度±0.003mm
社名㈱岡本工作機械製作所
