NC精密内面研削盤 IGM15NCⅢ-2B

NC Precision Internal Grinding Machine

~2軸単独駆動方式による多彩な内面研削を実現~

超精密研削 コンタリング研削 精密研削 内面研削

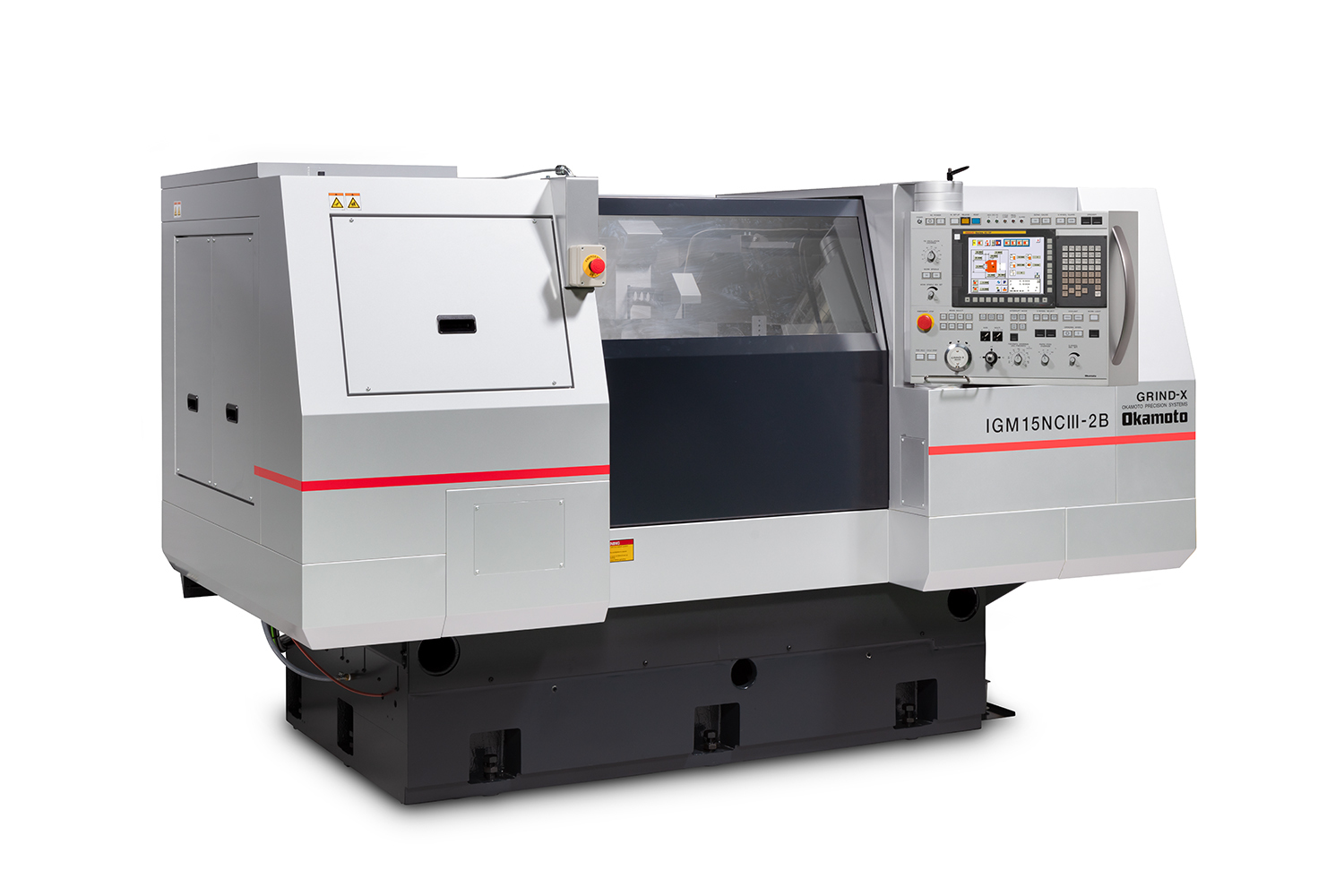

NC精密内面研削盤

IGM15NCⅢ-2B

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM15NCⅢ-2B


コンセプト

文字レス対話ソフトを使用した2軸のといし軸が単独駆動可能な内面研削盤


特徴

・2軸のといし軸によって複合的な加工が可能となります。


・加工データ自動設定機能により砥石の粒度とといし径・といし幅を入力、あとはワーク定寸径を入力するだけで、最適な研削条件とドレス条件を自動作成します。


・ファイル管理は21種類のといしデータとワークデータが登録対応。汎用内面研削盤とは思えない操作性を兼ね備えています。


・画面には文字がなく、パネル入力を見ながらのタッチ入力で完了します。

またタッチパネルを採用することにより不要なスイッチ関係を省いています。


・全閉カバー・といし軸ACスピンドルモータ・工作主軸ACサーボモータを標準化。

環境対応を考慮した全閉カバー内で、安定した送り・切込みにより研削焼けを抑え、高い加工精度を実現します。

営業お問合せフォーム
資料請求

NC精密内面研削盤 IGM15EXⅢ

NC Precision Internal Grinding Machine

~データ入力を徹底短縮した汎用タイプの内面研削盤~

超精密研削 コンタリング研削 精密研削 内面研削

NC精密内面研削盤

IGM15EXⅢ

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM15EXⅢ


コンセプト

文字レス対話ソフトによる加工データ自動設定機能を搭載、データ入力が簡単な汎用内面研削盤


特徴

・加工データ自動設定機能により砥石の粒度とといし径・といし幅を入力、あとはワーク定寸径を入力するだけで、最適な研削条件とドレス条件を自動作成します。


・ファイル管理は21種類のといしデータとワークデータが登録対応。汎用内面研削盤とは思えない操作性を兼ね備えています。


・画面には文字がなく、パネル入力を見ながらのタッチ入力で完了します。

またタッチパネルを採用することにより不要なスイッチ関係を省いています。


・全閉カバー・といし軸ACスピンドルモータ・工作主軸ACサーボモータを標準化。

環境対応を考慮した全閉カバー内で、安定した送り・切込みにより研削焼けを抑え、高い加工精度を実現します。

ストレート研削 内面研削 超精密研削 鏡面研削

ストレート加工設定画面

内面研削盤 鏡面研削 コンタリング研削 端面研削

端面加工設定画面

営業お問合せフォーム
資料請求

CNC精密内面研削盤 IGM15NCⅢ / 15NCⅢ-2

CNC Precision Internal Grinding Machine Series

~NC内面研削で輪郭形状&複合形状加工まで実現~

ストレート研削 内面研削 鏡面研削 高能率研削 精密研削

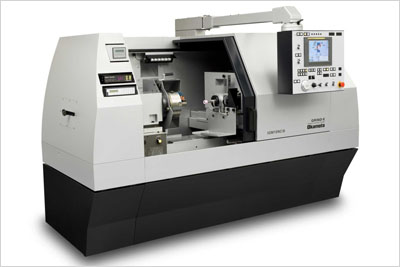

CNC精密内面研削盤

IGM15NCⅢ

内面研削 鏡面研削 高能率研削 超精密研削

CNC精密内面研削盤

IGM15NCⅢ-2

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM15NCⅢ・IGM15NCⅢ-2


コンセプト

文字レスタッチパネル入力加工データ自動設定機能で、データ入力作業を徹底短縮。

当社独自のプログラムソフトにより、輪郭形状複合加工はもちろん、超硬ダイスのコンタリング加工に対応します。


特徴

・IGM15EXⅢと同様のソフトを搭載、といしの粒度とといし径・といし幅を入力、あとはワーク定寸径を入力するだけで、最適な研削条件とドレス条件を自動作成します。


・画面には文字がなく、パネルボタンを見ながらタッチを行うことで、入力が完了します。またタッチパネルを採用することにより余分なスイッチ関係を省いています。


・IGM15NCⅢはオプションで同時2軸テーパ・コンタリング成形ソフトを用意。高度な研削を行うことが可能な上、研削条件を保存する事も可能。

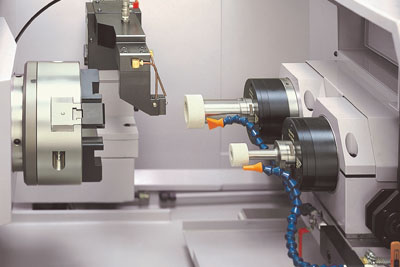

・IGM15NCⅢ-2は2つのといし軸により段付き穴・端面・テーパ・外周加工をワンチャッキングで研削をすることが可能。同芯度や直角度の精度向上が図れます。


切込み軸はクローズドループ・スケールフィードバック方式を標準採用することで、定寸精度を格段に向上させています。

営業お問合せフォーム
資料請求

オプション

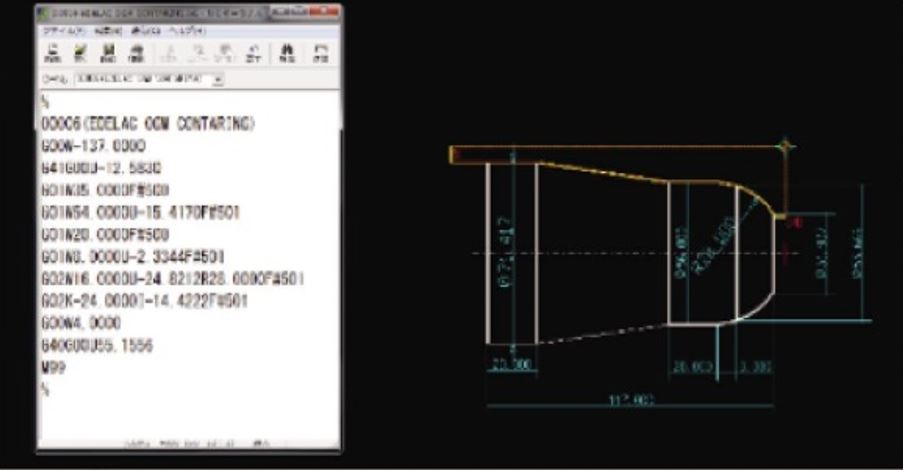

コンタリング研削プログラミングソフト ~EDELAC win~

輪郭形状の研削加工は、機械の性能に加え、長年培われたノウハウを含んだ加工ソフトが重要になってきます。EDELAC WinではCADデータを取り込み、独自のポストプロセスソフトで最適のプログラミングを素早く作成できるだけでなく、パソコン画面上で砥石の軌跡をシュミレーションすることができます。といしとワークの干渉が目視で確認しづらい内面形状に特に有利です。

冷間鍛造 超精密研削 難削材研削 内面研削

例)冷間鍛造金型ダイス

鏡面コンタリング研削

面粗さRa0.03μm

達成しています


加工物詳細


精密内面研削盤 IGM2MB

Precision Internal Grinding Machine Series

~加工諸元レシピの保存を可能にした最新の汎用内面研削盤~

汎用 内面研削 精密研削 難削材研削 超精密研削

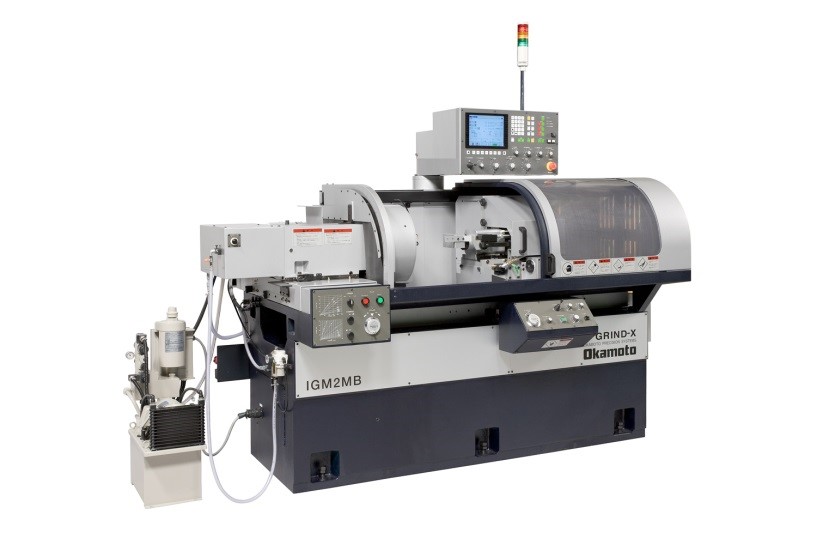

精密内面研削盤

IGM2MB

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM2MB


コンセプト

精度・操作性・性能・生産性を向上させた汎用内面研削盤


特徴

・LCD画面で入力したデータだけでなく、セレクトスイッチで設定した研削条件やテーブル速度設定まで登録できるデジタル変換機能を初めて搭載。汎用性とデータ登録という難しい課題を両立。36種類まで加工条件を記録可能。


・テーブル駆動及び案内面にはボールねじと直動ガイドを採用し、奥端面の高精度位置決め、高い繰り返し精度と高剛性を実現。また油圧レスのため油圧油の温度管理・交換の煩わしさはありません。


・テーブル位置入力は、操作画面に表示される図記号を用いたティ-チング方式を採用。操作性の良さでも定評のあった従来機を踏襲。

超精密研削 内面研削 精密研削 コンタリング研削 高能率研削
営業お問合せフォーム
資料請求

CNC精密内面研削盤 IGM2TNCⅢ / IGM2TNC-4

CNC Precision Internal Grinding Machine Series

~主軸・シリンダなど長尺物の内面研削に最適~

長尺研削 内面研削 鏡面研削 超精密研削

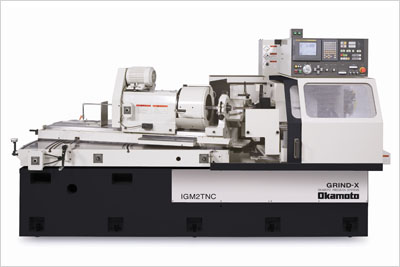

CNC精密内面研削盤

IGM2TNCⅢ

長尺研削 工作機械研削 シリンダ研削 超精密研削 鏡面研削 内面研削

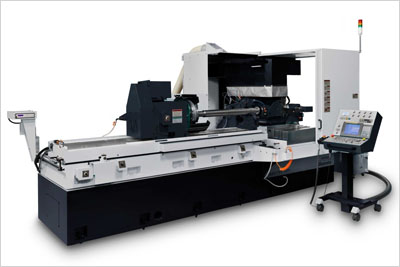

CNC精密内面研削盤

IGM2TNCⅢ-4

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM2TNCⅢ

IGM2TNCⅢ-3

IGM2TNCⅢ-4


コンセプト

IGM2TNCⅢ:最大長さ1000mの加工物を最大15°まで主軸ベース旋回が可能な大型内面研削盤

IGM2TNCⅢ-3,4:最大長さ1000~2000mmの大型内面研削盤(別途打合せ)


特徴

・図形対話ソフト仕様の場合、最大8工程までの連続運転が設定可能。テーブル反転位置・切込開始位置等の設定はキー入力、ティーチング方式のいずれも対応可能。


・ワーク長さを変更する場合は工作主軸台を左右にシフトすることで変更可能。またサイクル中の割り込みドレス、サイクル中断、切込み戻しが可能。


・オプションにより長尺物の端面研削も可能

※IGM2TNC-3,IGM2TNC-4の仕様は別途打合せとなります。

営業お問合せフォーム
資料請求

CNC小型立形内面研削盤 IGM1V

CNC Vertical Type Internal Grinding Machine Series

~コンパクト・高生産性が特徴の小型立形内面研削盤~

小物研削 内面研削 超精密研削 ロボット対応研削盤 IoT研削盤

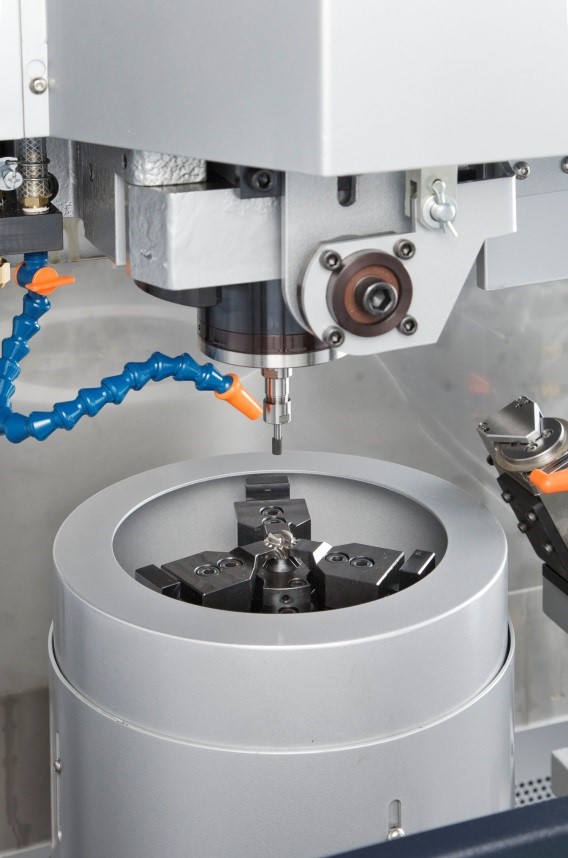

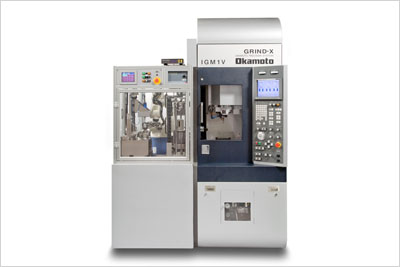

CNC小型立形内面研削盤

IGM1V

※本機写真にはオプションが含まれています。


シリーズラインナップ

IGM1V


コンセプト

自動車部品等の中ロット量産加工分野向け、間口840mmの省スペース内面研削盤


特徴

・間口を1m以内に抑えることを前提に設計、機械構成要素を細部にわたって見直し、間口840mmのスリムなラインを達成。


・上下送りはテーブル速度15m/minの高速アプローチと490往復/min(ストローク幅2mm)のハイスピード機能を搭載し、サイクルタイムを飛躍的に向上。


・オプションで小型垂直多関節ロボット機外測定装置を装着。

『ワーク交換』⇒『洗浄』⇒『測定』⇒『補正』の連続動作も可能。

内面研削 微細研削 砥石成形 超精密研削
