NC精密平面研削盤シリーズ

トップ > 製品紹介 > 機械から探す > NC精密平面研削盤シリーズ

CNC超精密平面研削盤 UPG-CALi2シリーズ

NC Precision Surface Grinding Machine Series

~グローバル標準ソフト(iQ)搭載で、イージーオペレーション~

平面研削盤 成形研削盤 高能率研削 超精密研削 静圧

CNC超精密平面研削盤

UPG84CALi2

※本機写真にはオプションが含まれています。


シリーズラインナップ

UPG63CALi2 チャックサイズ 600×300mm

UPG84CALi2 チャックサイズ 800×400mm

UPG106CALi2 チャックサイズ 1,000×600mm


コンセプト

摺動面に静圧スライドとリニアモータ駆動を採用、平面研削簡易的なといし成形ドレス条件の自動計算、文字レス対話画面の簡単データ入力・機上測定で最高峰の研削加工を実現!


特徴

世界戦略の文字レス対話ソフト(iQソフト)で、画面上のアイコンをみながらタッチ入力で簡単操作を実現。


・平面研削盤で初めて自動データ作成機能を搭載。総取り代と精研削取り代を入力、次にといし粒度を入力するだけで最適な研削条件とドレス条件を自動作成します。


・オーバーハングレスT型フレーム一体構造、真直性に優れた左右V-V案内面を採用。

大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することにより積載重量が大幅にアップしました。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工ができます。


平面研削/ピッチ形状/コンタリング/成形研削と多彩な研削方法で研削をサポートします。

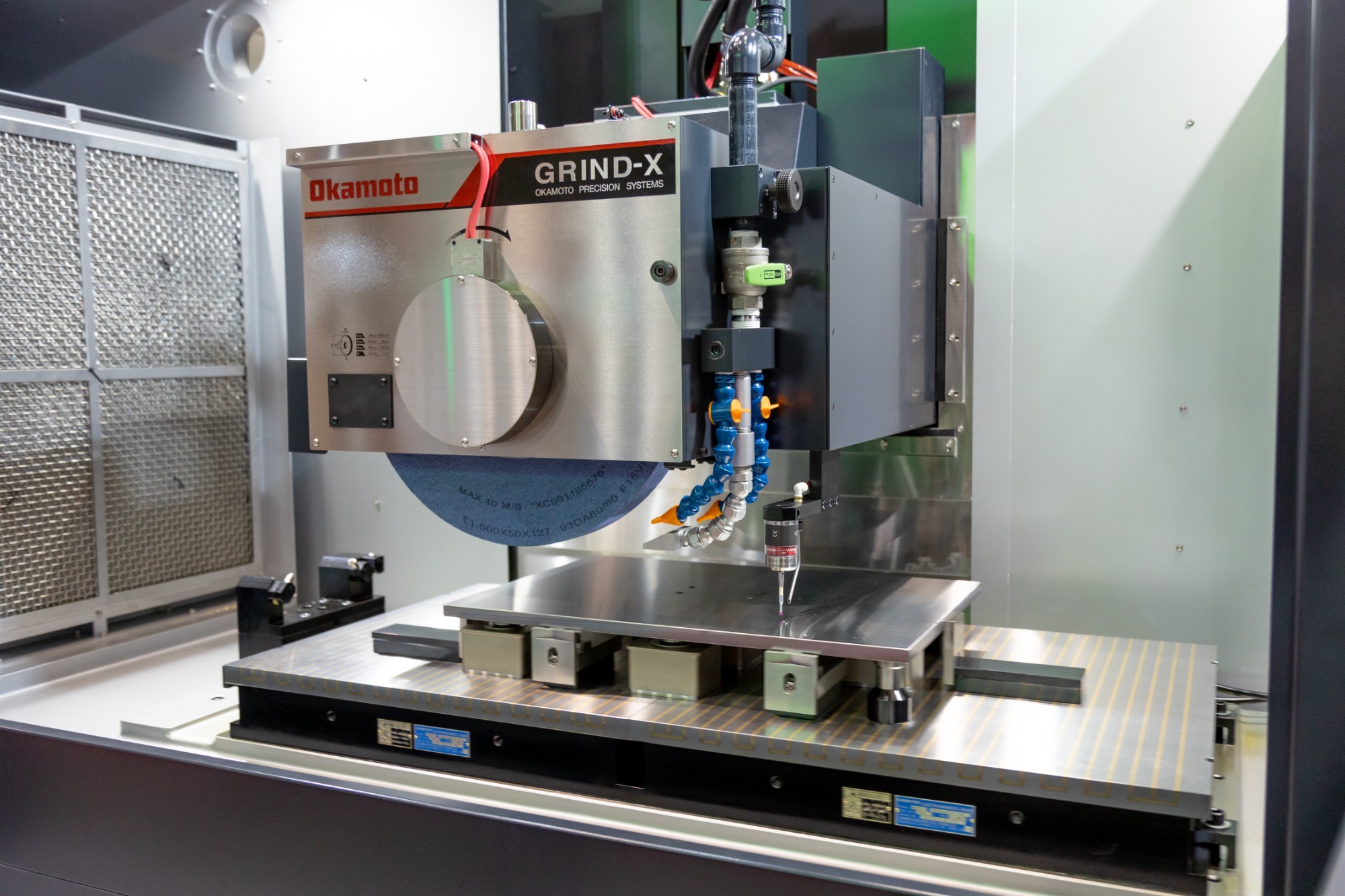

・オプションでタッチプローブ測定装置CCDカメラ測定装置等も搭載し、ワーク着脱なしで測定・研削の自動サイクルを実現します。


・オプションの静圧といし軸では、高精度の平面度/面相度が必要な研削に対応できます。


・成形研削盤としても流用可能。お客様のご指定ワーク自動化提案等にも対応をしております。

営業お問合せフォーム
資料請求

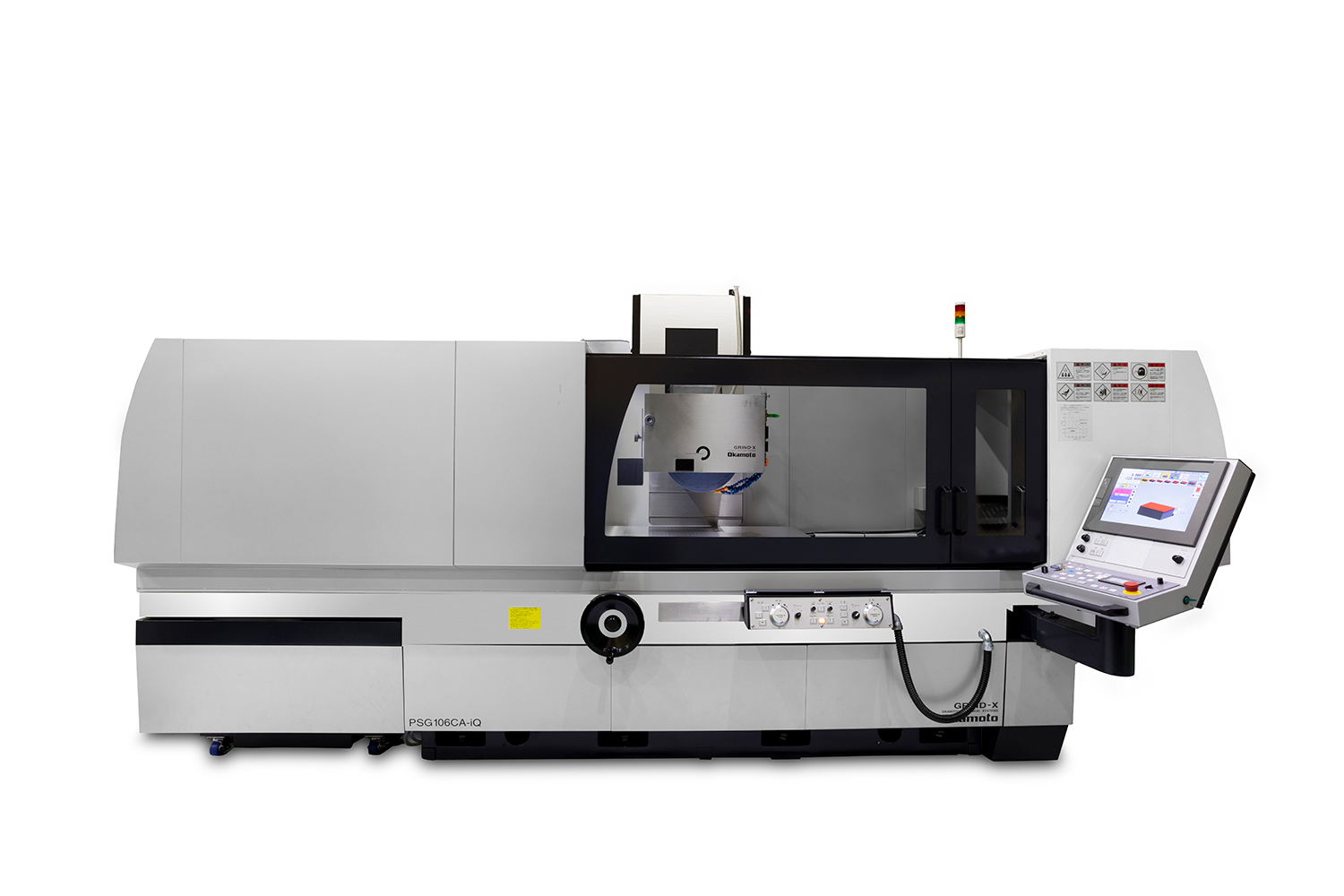

NC精密平面研削盤 PSG-CA-iQシリーズ

NC Precision Surface Grinding Machine Series

~独自のiQソフトにより研削条件・ドレス条件を自動計算~

平面研削盤 成形研削盤 高能率研削 超精密研削 静圧

NC精密平面研削盤

PSG84CA-iQ

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG63CA-iQ チャックサイズ 600×300mm

PSG64CA-iQ チャックサイズ 600×400mm

PSG66CA-iQ チャックサイズ 600×600mm

PSG84CA-iQ チャックサイズ 800×400mm

PSG104CA-iQ チャックサイズ 1,000×400mm

PSG106CA-iQ チャックサイズ 1,000×600mm


コンセプト

平面研削簡易的なといし成形ドレス条件の自動計算、文字レス対話画面の簡単データ入力で研削素人でもすぐに使える研削盤!


特徴

世界戦略の文字レス対話ソフト(iQソフト)で、画面上のアイコンをみながらタッチ入力で簡単操作を実現。


・平面研削盤で初めて自動データ作成機能を搭載。総取り代と精研削取り代を入力、次にといし粒度を入力するだけで最適な研削条件とドレス条件を自動作成します。


・オーバーハングレスT型フレーム一体構造、真直性に優れた左右V-V案内面を採用。

大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することにより積載重量が大幅にアップしました。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工ができます。


平面研削/ピッチ形状/コンタリング/成形研削と多彩な研削方法で研削をサポートします。


・オプションの静圧といし軸では、高精度の平面度/面相度が必要な研削に対応できます。


・オプションの上部ドレス装置では、卓上ドレスと上部ドレス装置による、粗・仕上げ加工を組み合わせて加工時間を更に短縮、生産性の向上に繋がります。

iQ研削画面

iQドレス画面

iQ加工ワーク

容易に研削を可能にするiQ操作

営業お問合せフォーム
資料請求

加工物詳細

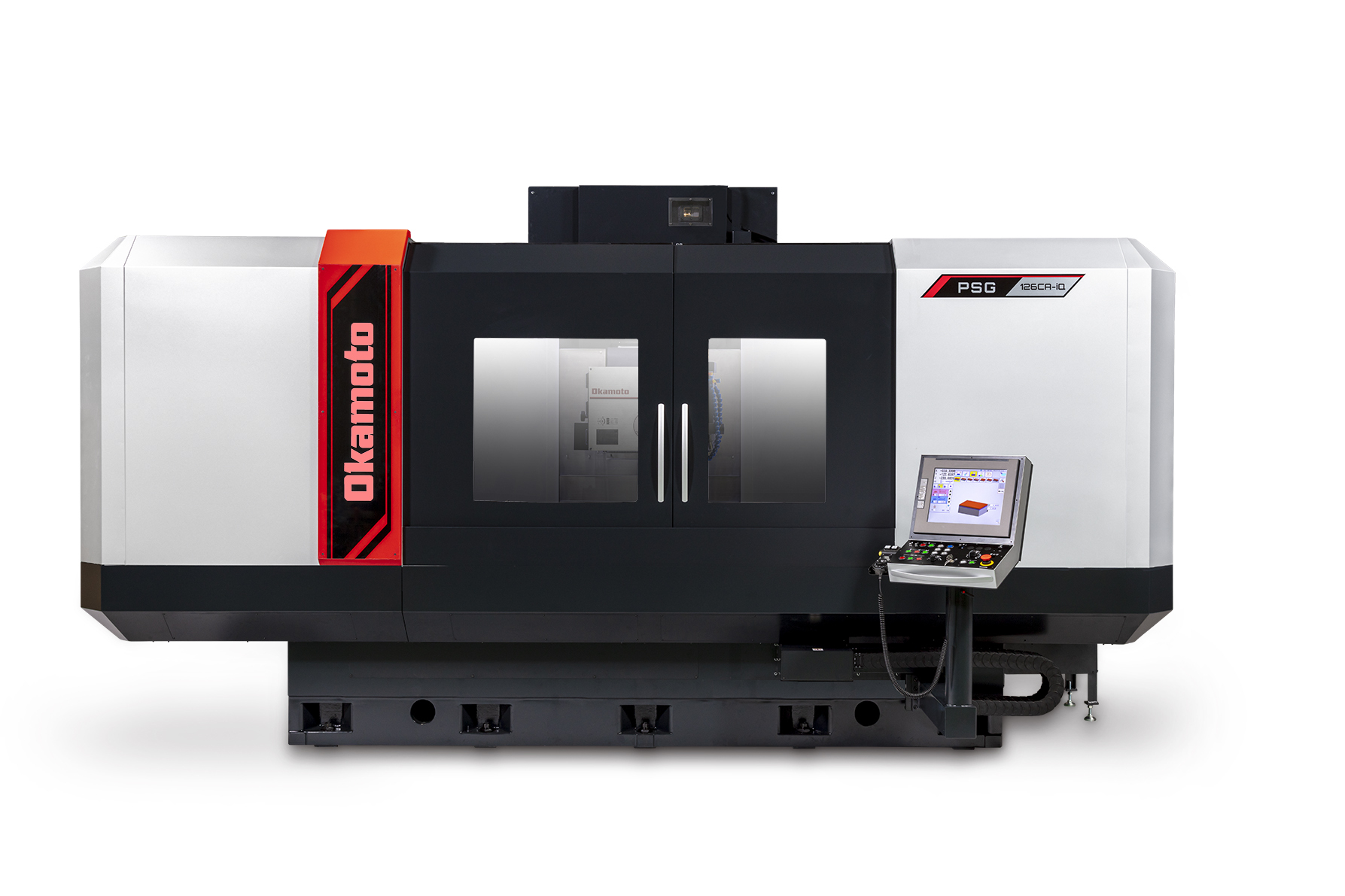

CNC精密平面研削盤 PSG コラム CA-iQシリーズ

CNC Precision Surface Grinding Machine Series

~高剛性・高機能・高精度のコラム形平面研削盤~

平面研削盤 成形研削盤 高能率研削 超精密研削 静圧

CNC精密平面研削盤

PSG126CA-iQ

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG126CA-iQ チャックサイズ 1,200×600mm

PSG127CA-iQ チャックサイズ 1,200×700mm

PSG156CA-iQ チャックサイズ 1,500×600mm

PSG157CA-iQ チャックサイズ 1,500×700mm


コンセプト

オペレーターの使い勝手を優先した未来の平面研削盤


特徴

・大型ワークの作業性操作性に考慮した機械設計


・使用油量は従来比1/2のサステナブル研削盤


15インチ採用のタッチパネル、文字レス対話ソフト『iQソフト』による簡単操作


・オプションにて生産性を向上させる機上計測ユニットMAP研削ソフトに対応

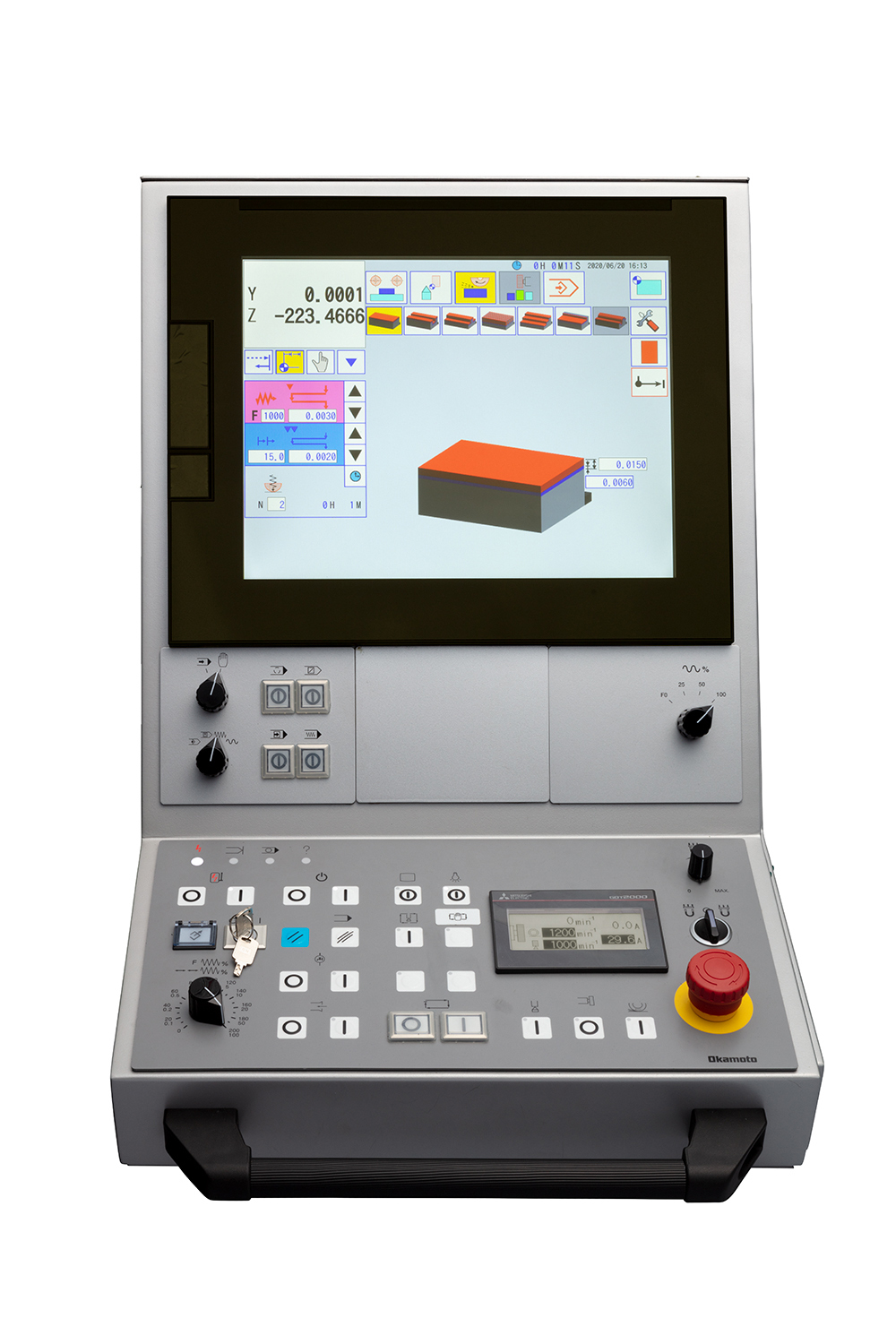

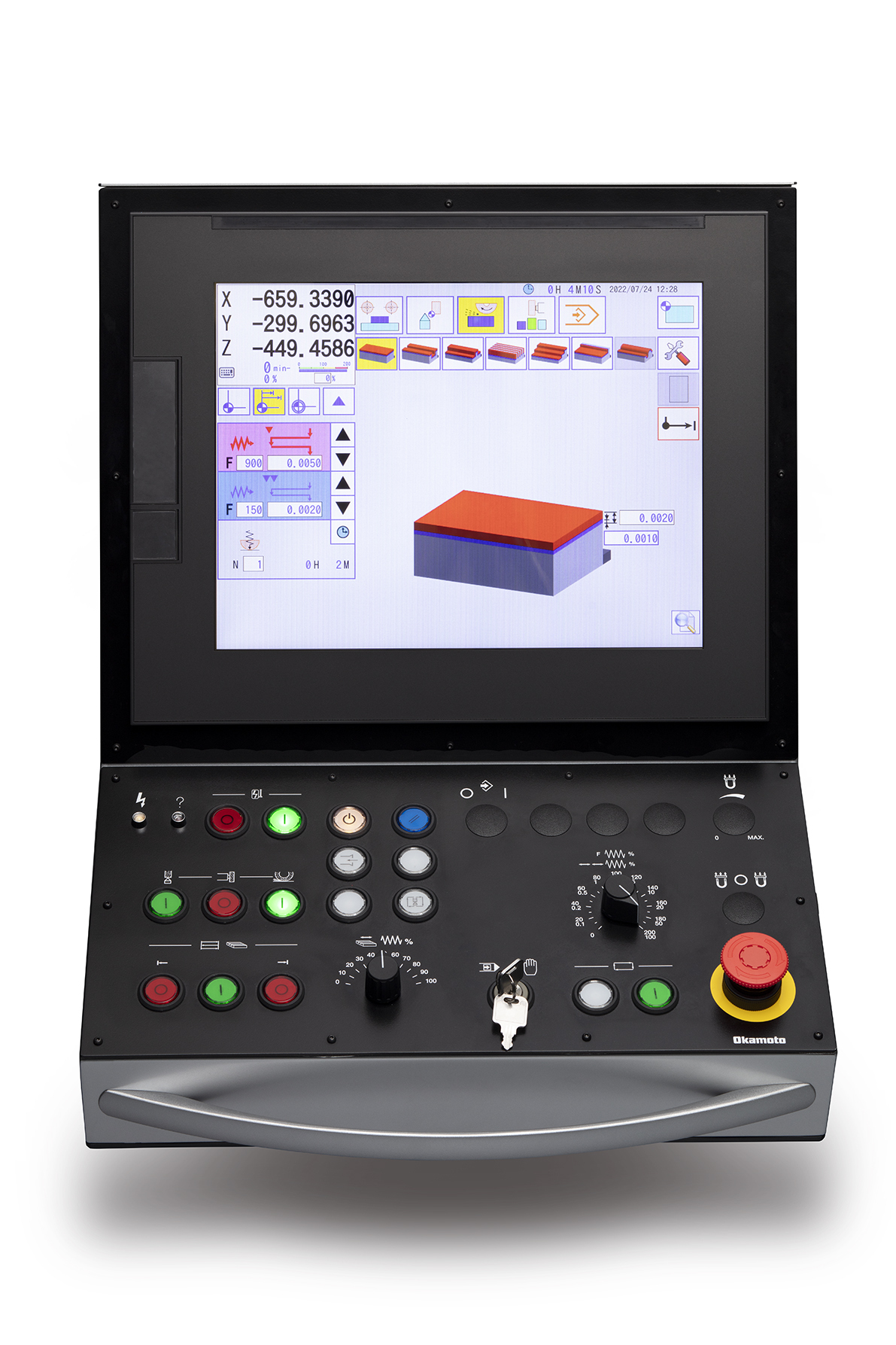

15インチの大型タッチパネル

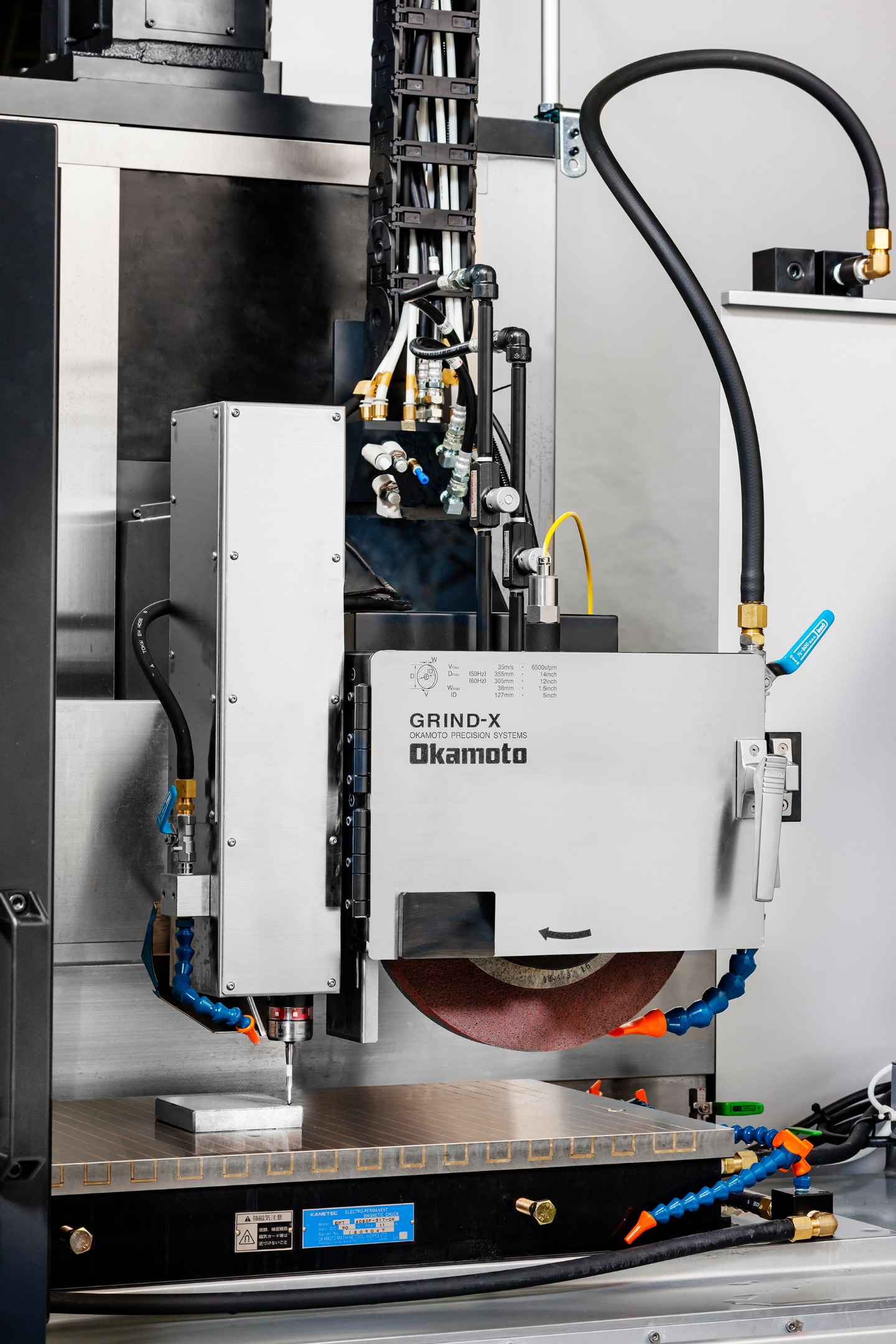

機上計測ユニット&フルオートバランサ

営業お問合せフォーム
資料請求

CNC精密平面研削盤 PSG-CA3シリーズ

CNC Precision Surface Grinding Machine Series

~3軸CNCパッケージで身近なコストパフォーマンス~

成形研削盤 平面研削盤 同時3軸制御 超精密研削

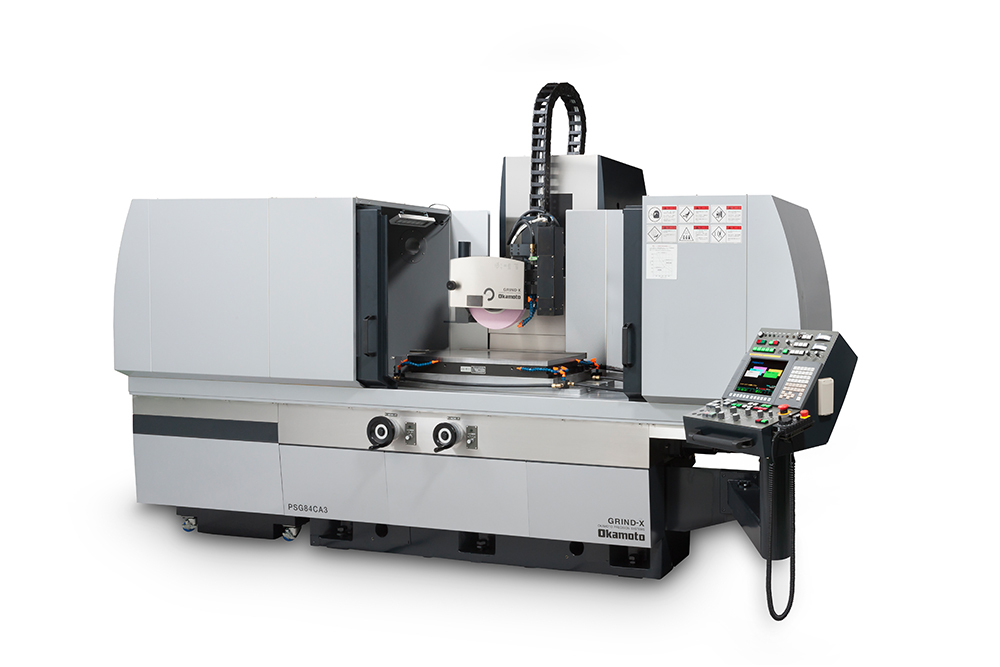

CNC精密平面研削盤

PSG104CA3

※本機写真にはオプションが含まれています


シリーズラインナップ

PSG63CA3 チャックサイズ 600×300mm

PSG64CA3 チャックサイズ 600×400mm

PSG66CA3 チャックサイズ 600×600mm

PSG84CA3 チャックサイズ 800×400mm

PSG104CA3 チャックサイズ 1,000×400mm

PSG106CA3 チャックサイズ 1,000×600mm


コンセプト

同時3軸制御CNCによる高い位置決め精度を実現。多彩な研削方法に対応する豊富なオプションと自動化対応する機上測定装置や多関節ロボットとの組合せをオプション用意


特徴

・フレームはオーバーハングレスT型フレーム一体構造上下・前後・左右3軸をボールねじ駆動と直動ローラガイドで保持することで高精度の位置決め精度と高い剛性を各軸に確保しました。


平面自動サイクル/シフトプランジ研削/トラバース研削/マルチポジション研削/クラウニング研削/テーパ研削/高速&低速クリープ研削が標準として可能。


・オプションでインデックス装置を取り付けることで割出し加工も可能となります。


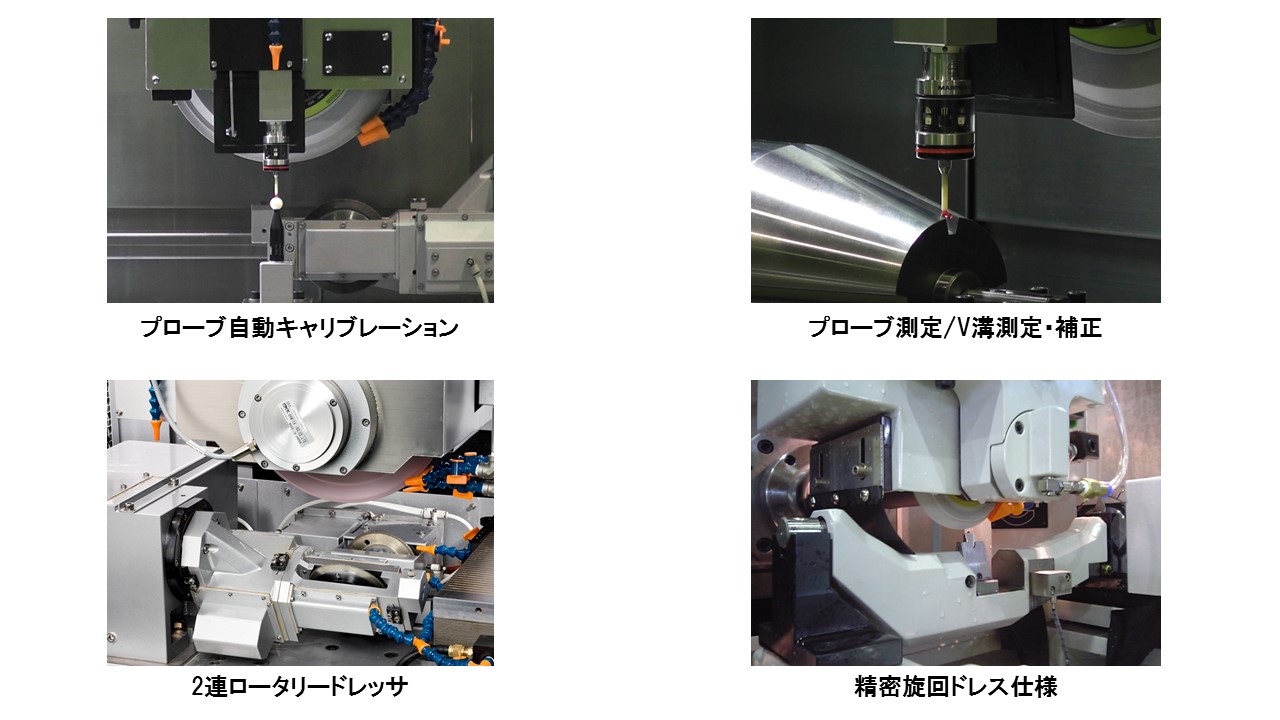

・ドレス装置は卓上3方向ドレス装置が標準ですが、オプションにてロータリードレス装置/首振りドレス装置/上部ドレス装置等、豊富なドレス装置のオプションをご用意しております。


・オプションでタッチプローブ測定装置CCDカメラ測定装置等も搭載し、ワーク着脱なしで測定・研削の自動サイクルを実現します。


・成形研削盤としても流用可能。お客様のご指定ワーク自動化提案等にも対応をしております。

成形研削盤 平面研削盤 超精密研削 クラウニング研削
営業お問合せフォーム
資料請求

CNC精密平面研削盤 PSG52CANC

CNC Precision Surface Grinding Machine Series

~OKAMOTOはオペレーターのスキルを

自動化へと導きます~

成形研削盤 平面研削盤 超精密研削 コンタリング研削

CNC精密平面研削盤

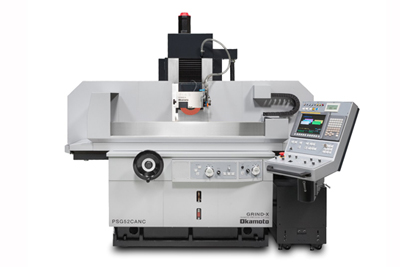

PSG52CANC

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG52CANC チャックサイズ 500×200mm


コンセプト

コラムタイプの採用簡易対話ソフトクローズドループ制御の高精度位置決めで精密平面/成形加工を実現!


特徴

・チャックサイズ500×200mmの小型CNC成形研削盤に高剛性コラムタイプを採用しました。従来比2.1倍のフレーム質量、オーバーハングレス設計で、振動減衰性が高く、安定した加工精度が得られます。


・長年培われた加工ノウハウを盛り込んだ対話式ソフトにより、ピッチ研削・複合研削・コンタリング研削等の研削方法にも対応。オプションでピッチ精度を向上させる上下・前後クローズドループ制御対応。

成形研削 平面研削 超精密研削 コンタリング研削

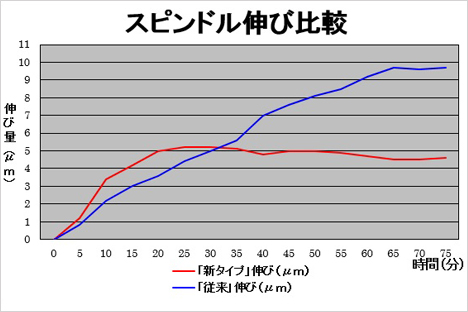

平面研削盤 成形研削盤 高剛性スピンドル
営業お問合せフォーム
資料請求

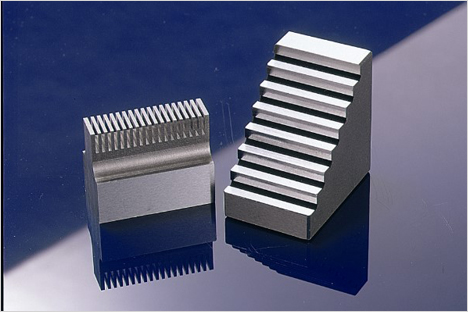

加工物詳細


NC精密平面研削盤 PSG-iQシリーズ

NC Precision Surface Grinding Machine Series

~iQソフトで大物ワークの平面研削をより身近に~

平面研削 成形研削 超精密研削 精密研削

NC精密平面研削盤

PSG126-iQ

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG126-iQ チャックサイズ 1,200×600mm

PSG156-iQ チャックサイズ 1,500×600mm

PSG206-iQ チャックサイズ 2,000×600mm

PSG306-iQ チャックサイズ 3,000×600mm

PSG157-iQ チャックサイズ 1,500×700mm


コンセプト

平面研削簡易的なといし成形ドレス条件の自動計算、文字レス対話画面の簡単データ入力で研削素人でもすぐに使える研削盤!


特徴

世界戦略の文字レス対話ソフト(iQソフト)で、画面上のアイコンをみながらタッチ入力で簡単操作を実現。


・平面研削盤で初めて自動データ作成機能を搭載。総取り代と精研削取り代を入力、次にといし粒度を入力するだけで最適な研削条件とドレス条件を自動作成します。


・オーバーハングレスT型フレーム一体構造、真直性に優れた左右V-V案内面を採用。

大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することにより積載重量が大幅にアップしました。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工ができます。


平面研削/ピッチ形状/コンタリング/成形研削と多彩な研削方法で研削をサポートします。


・標準搭載の上部ドレス装置では、卓上ドレスと上部ドレス装置による、粗・仕上げ加工を組み合わせて加工時間を更に短縮、生産性の向上に繋がります。

営業お問合せフォーム
資料請求

CNC精密平面研削盤 PSG-DXNCシリーズ(コラムタイプ)

CNC Precision Surface Grinding Machine Series

~精密部品から大型部品まで余裕の高能率機が

ワイドに勢ぞろい~

成形研削盤 平面研削盤 超精密研削 精密研削

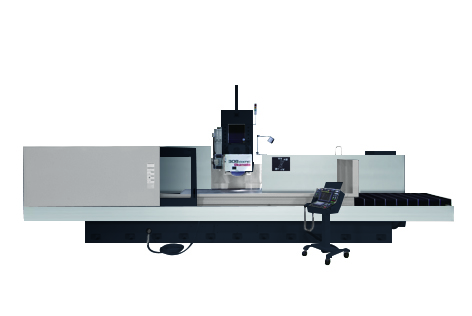

CNC精密平面研削盤

PSG308DXNC

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG125DXNC チャックサイズ 1,200×500mm

PSG155DXNC チャックサイズ 1,500×500mm

PSG205DXNC チャックサイズ 2,000×500mm

PSG305DXNC チャックサイズ 3,000×500mm

PSG126DXNC チャックサイズ 1,200×600mm

PSG156DXNC チャックサイズ 1,500×600mm

PSG206DXNC チャックサイズ 2,000×600mm

PSG306DXNC チャックサイズ 3,000×600mm

PSG157DXNC チャックサイズ 1,500×700mm

PSG207DXNC チャックサイズ 2,000×700mm

PSG307DXNC チャックサイズ 3,000×700mm

PSG138DXNC チャックサイズ 1,300×800mm

PSG158DXNC チャックサイズ 1,500×800mm

PSG208DXNC チャックサイズ 2,000×800mm

PSG308DXNC チャックサイズ 3,000×800mm


コンセプト

量産加工向け・お客様のオーダーメイド仕様のベースマシンとして、豊富なラインナップを用意。

豊富な納入実績から、最も相応しいアプリケーションをお客様にご提案します。


特徴

・平面研削加工では独自の制御装置により、粗研削→自動ドレス→精研削→スパークアウトの自動サイクル運転が可能です。


・成形研削加工にも対応をしており、ドレス装置は卓上3方向ドレス装置が標準ですが、オプションにてロータリードレス装置/首振りドレス装置/上部ドレス装置等、豊富なドレス装置のオプションをご用意しております。


・難削材や高硬度材の自動加工は、加工条件によってサイクル中の手動ドレス割り込みが出来るので、ドレスインターバルやエアカット量の修正が容易です。


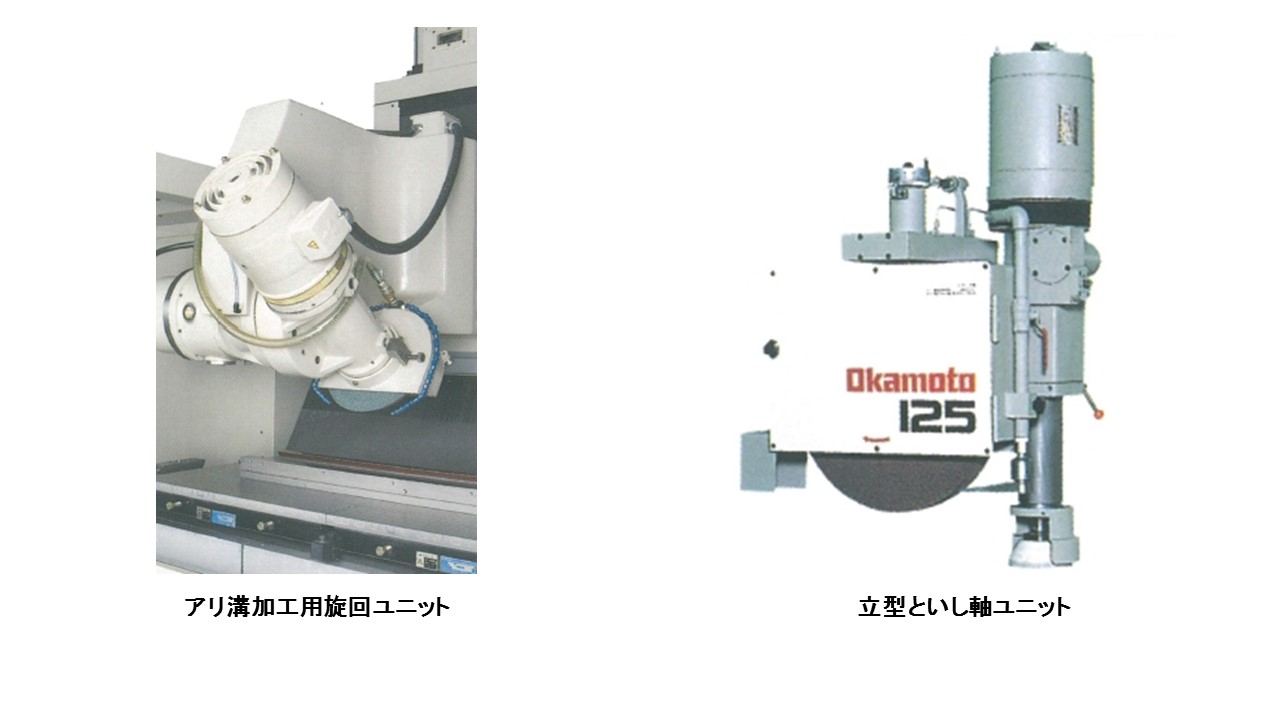

・オーダーメイド仕様では、長く培われた経験から『高能率加工』・『といし軸旋回仕様『機上測定/補正加工』『マクロプログラムによる変数入力』のコンビネーションで、豊富なアプリケーションに対応します。

成形研削 平面研削 といし成形 砥石成形 精密研削
営業お問合せフォーム
資料請求

CNC精密平面研削盤 UPG-NCシリーズ

CNC Precision Surface Grinding Machine Series

~精密部品から大型部品まで余裕の高能率機が

ワイドに勢ぞろい~

超精密研削 面相度 表面粗さ 精密研削 静圧スピンドル

CNC超精密平面研削盤

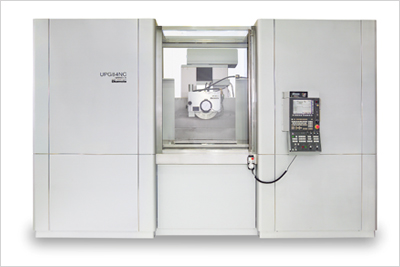

UPG84NC

(可変静圧スライドシステム)

超精密研削 高精度研削 精密研削 平面研削 静圧スライド

CNC超精密平面研削盤

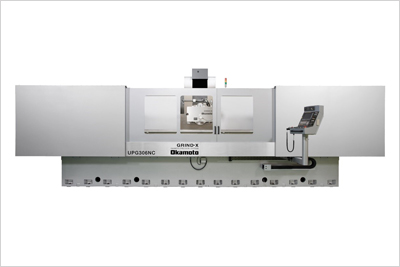

UPG306NC

(可変静圧スライドシステム)

※本機写真にはオプションが含まれています。


仕様シリーズラインナップ

400シリーズ (前後400mm)

600シリーズ (前後600mm)

800シリーズ (前後800mm)

※本仕様は超精密加工を行うユーザー様向けのシリーズの為、都度お打合せが必要です。


コンセプト

独自の6面拘束摺動方式可変静圧スライドシステム超精密温度管理などにより、さらにゼロに近い精度を目的とした、究極の超精密平面研削盤


特徴

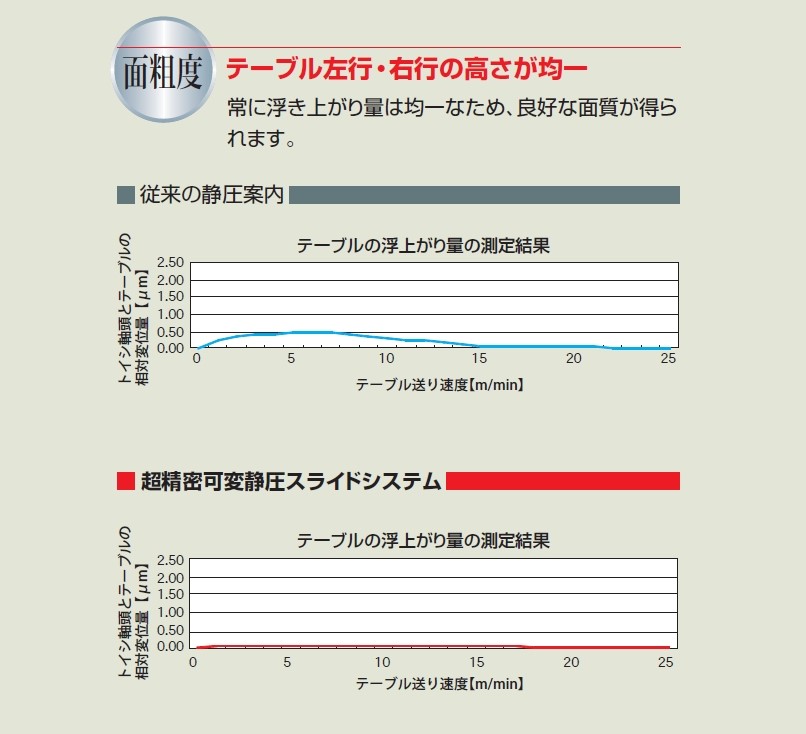

・テーブルの浮き上り量をできるだけ最小限に抑え、テーブル左行・右行反転時に常に同じ高さで砥石が工作面に接することが面粗さを良くする上で重要な要素です。可変静圧スライドシステムは工作面全面で常にギャップ量を一定に保つことができる剛性の高さがあります。


・真直精度、前後方向0.4μm/800m、左右方向0.5μm以下/m(UPG408NC)に対応する超精密の平面研削盤です。


・工作物をチャック左側、中央、右側に順に置いて研削し、それぞれ8ヶ所計測し、合計24ヶ所の総合値で平面度を評価した結果は全てのポジションで0.5μm以内に収まり、偏荷重に強いことを証明しました。

超精密研削 高能率研削 可変静圧システム 静圧
営業お問合せフォーム
資料請求

加工物詳細
