ロータリー精密平面研削盤 PRG-DXシリーズ

Precision Rotary Surface Grinding Machine Series

~単品から量産まで高品位加工を高能率に達成~

ロータリー研削 超精密研削 高能率研削 平面研削

ロータリー精密平面研削盤

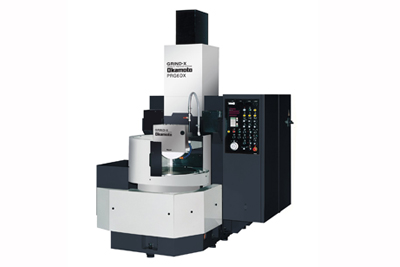

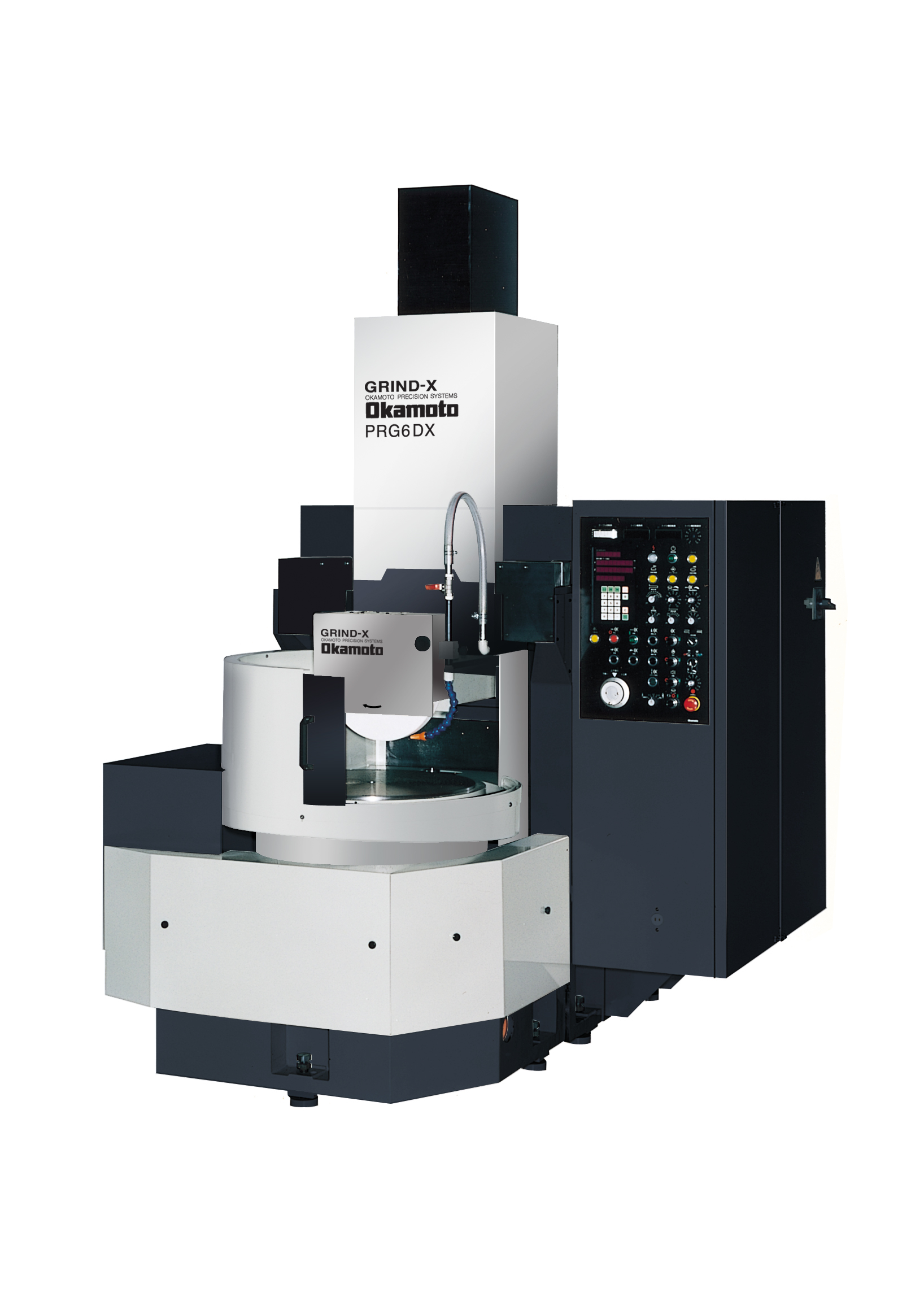

PRG6DX

※本機写真にはオプションが含まれています。


シリーズラインナップ

PRG6DX チャックサイズ φ600mm

PRG8DX チャックサイズ φ800mm


コンセプト

切込最小設定量0.1μm送りを実現する、独自の門型構造のロータリー研削盤


特徴

・独自の門形構造を採用したことで、安定送り・高精度を実現。といし軸が門形の案内面を移動するので、操作性がよく、切込み時の姿勢変化を抑えます。オペレーターは作業位置を変えることなく段取り、チャック上面の高さが低いためワークの着脱も容易に行うことができます。

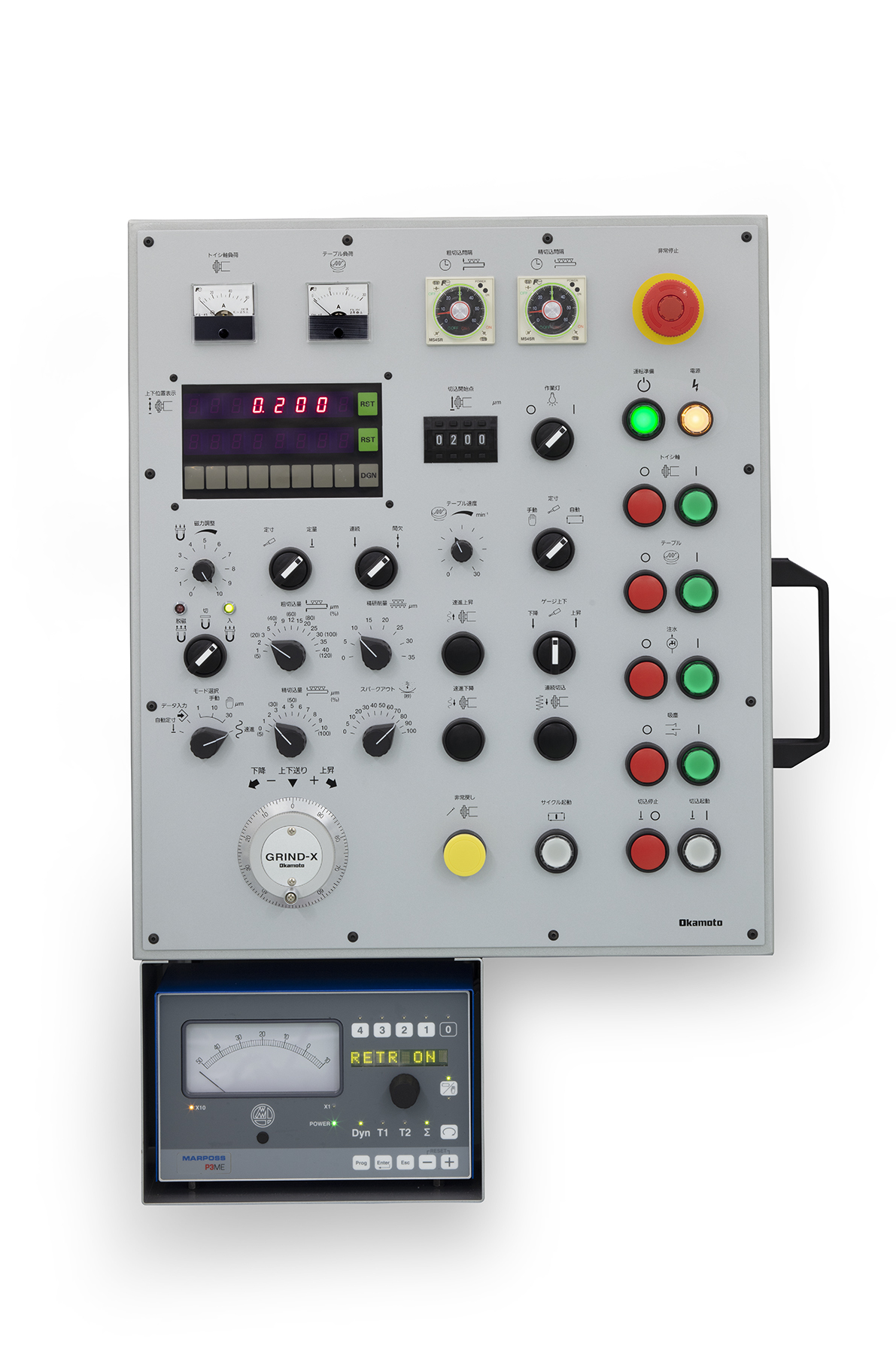

・といし軸上下・前後送りを独自の制御装置とACサーボモータでコントロール、正確な精度を実現します。切込最小設定量は0.1μmで設定が可能です。

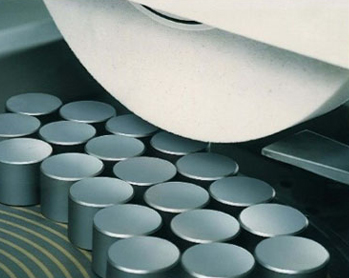

粗研削⇒精研削⇒スパークアウト⇒ワーク外周端停止の自動サイクルを装備。自動サイクル中でもステップ切込みによる追込み加工、テーブル回転速度、総取り代残量、不等速速度等の変更が可能です。

ロータリー研削盤 超精密研削 精密研削 高能率研削
ロータリー研削盤 超精密研削 高能率研削 精密研削 平面研削
営業お問合せフォーム
資料請求

CNCロータリー精密平面研削盤 PRG-DXNCシリーズ

CNC Precision Rotary Surface Grinding Machine Series

~単品から量産品までの高品位加工に抜群の威力を発揮~

ロータリー研削 超精密研削 高能率研削 量産研削

CNCロータリー精密平面研削盤

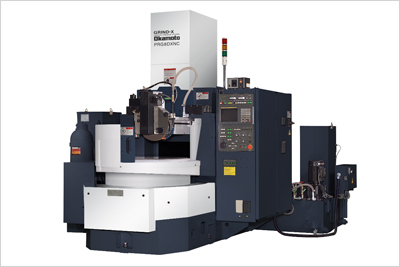

PRG8DXNC

※本機写真にはオプションが含まれています。


シリーズラインナップ

PRG6DXNC チャックサイズ φ600mm

PRG8DXNC チャックサイズ φ800mm

PRG10DXNC チャックサイズ φ1,000mm

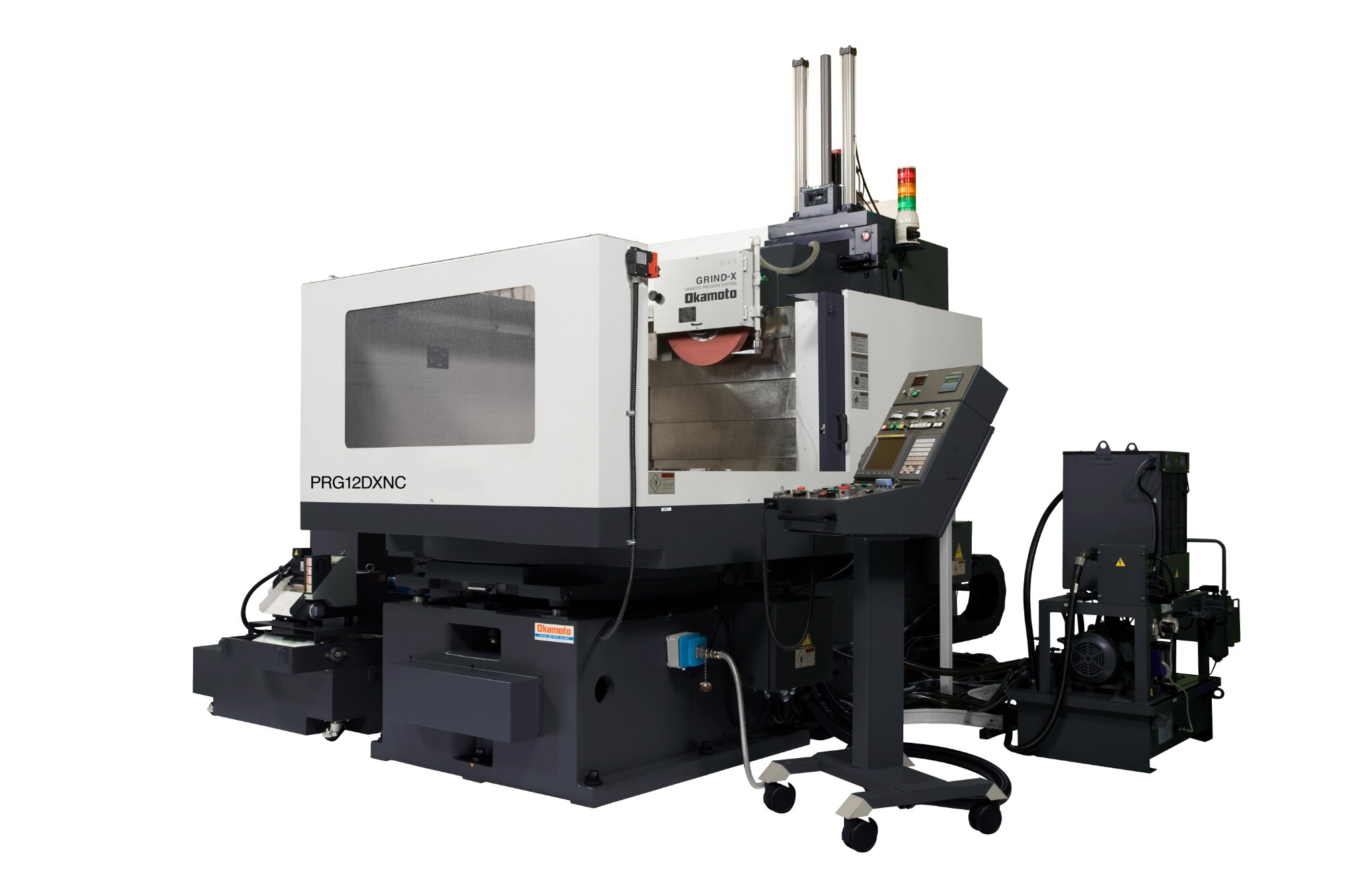

PRG12DXNC チャックサイズ φ1,200mm


コンセプト

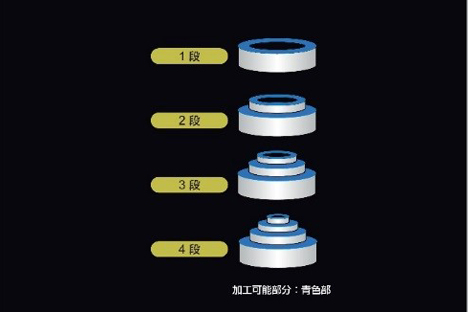

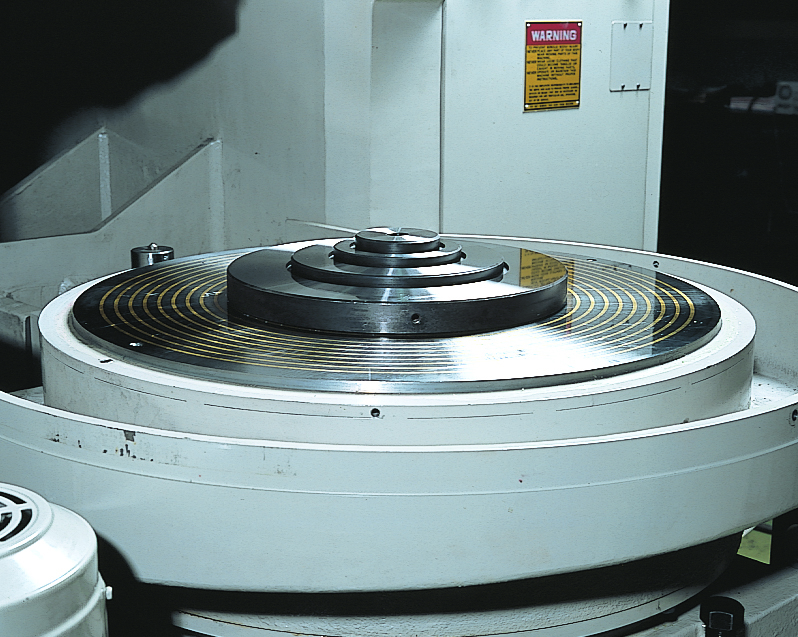

ロータリー研削盤で4段まで段差加工自動ドレス機能を有し、加工モードはトラバースとプランジ研削が選択可能。


特徴

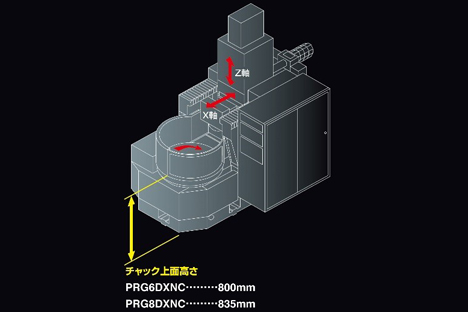

・独自の門形構造を採用したことで、安定送り・高精度の加工を実現。といし軸が門形の案内面を移動するので、操作性が良く、切込み時の姿勢変化を抑えます。オペレーターは作業位置を変えることなく段取りができ、チャック上面の高さが低いためワークの着脱も容易に行うことができます。


・テーブル傾斜加工にも対応。簡単な操作でテーブルを傾斜させることができるため、中凸や中凹のテーパ形状の部品や刃物類の加工に最適なロータリー平面研削盤です。


・標準対話画面に従って必要データを入力するだけで、研削サイクルの作成が可能。使い勝手と高精度の加工に定評があります。

ロータリー研削 超精密研削 平面研削 成形研削 精密研削
営業お問合せフォーム
資料請求

立軸ロータリー研削盤 VRG-DXシリーズ

Vertical Grinding Machine Series

~従来比3倍以上の圧倒的研削効率で生産性向上を実現~

ロータリー研削 超精密研削 高能率研削 量産研削

立軸ロータリー研削盤

VRG6DX

※本機写真にはオプションが含まれています。

※当社従来の横軸ロータリー研削盤と比較した加工時間です。


シリーズラインナップ

VRG6DX チャックサイズ φ650mm

VRG10DX チャックサイズ φ1000mm


コンセプト

立軸といし軸を搭載した高能率高剛性ロータリー研削盤

特徴

立軸といし軸に回転テーブルを搭載した高能率研削盤シリーズ


コラム調整は3点支持構造を採用、容易に調整を行う事が可能


当社独自のFXコントローラによる制御を実現


標準にて全閉カバーを採用、工場環境・労働環境に配慮


・金属はもちろんガラス/セラミックスなどの脆性材加工にも最適

ロータリー研削 超精密研削 平面研削 成形研削 精密研削

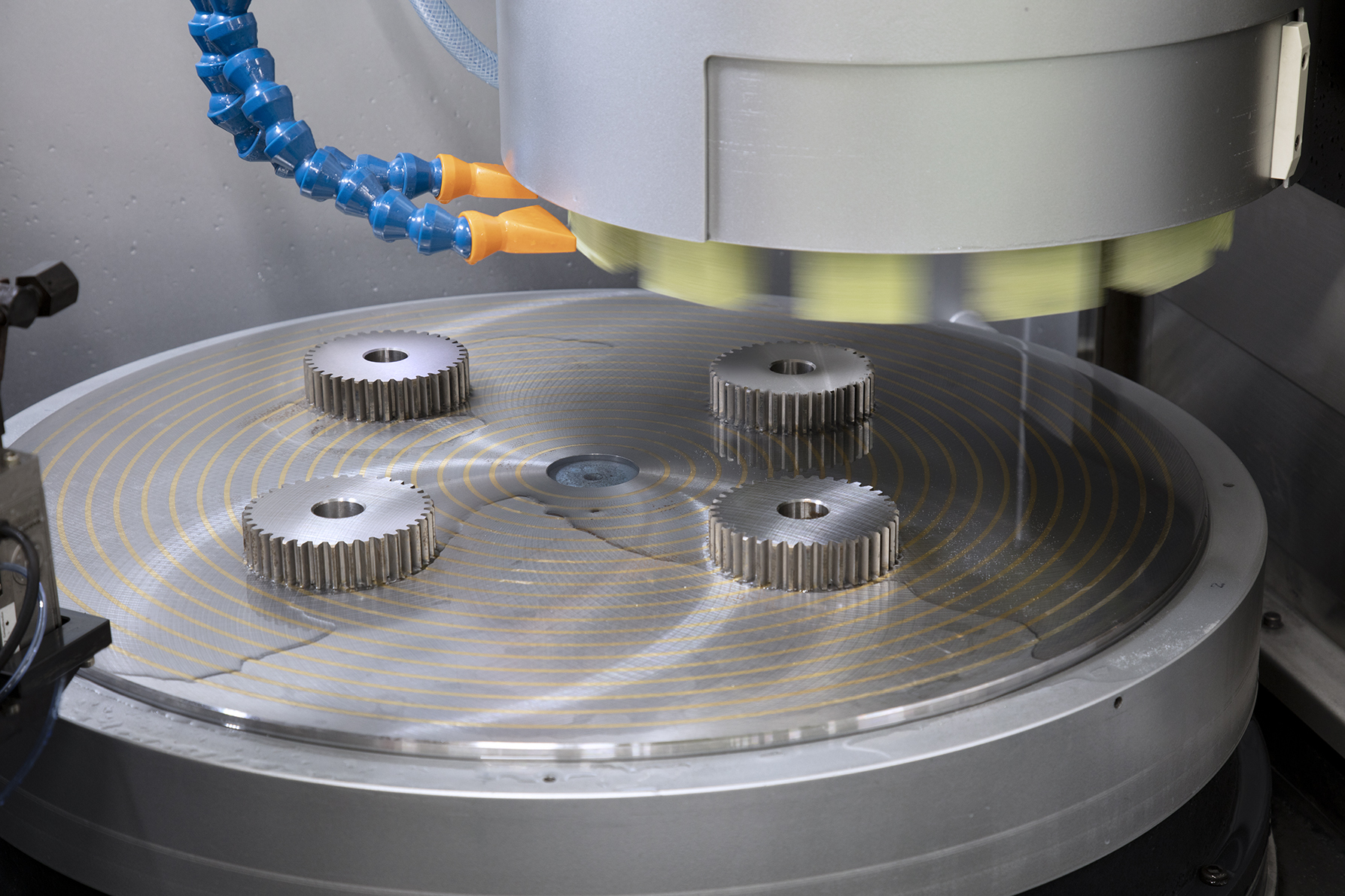

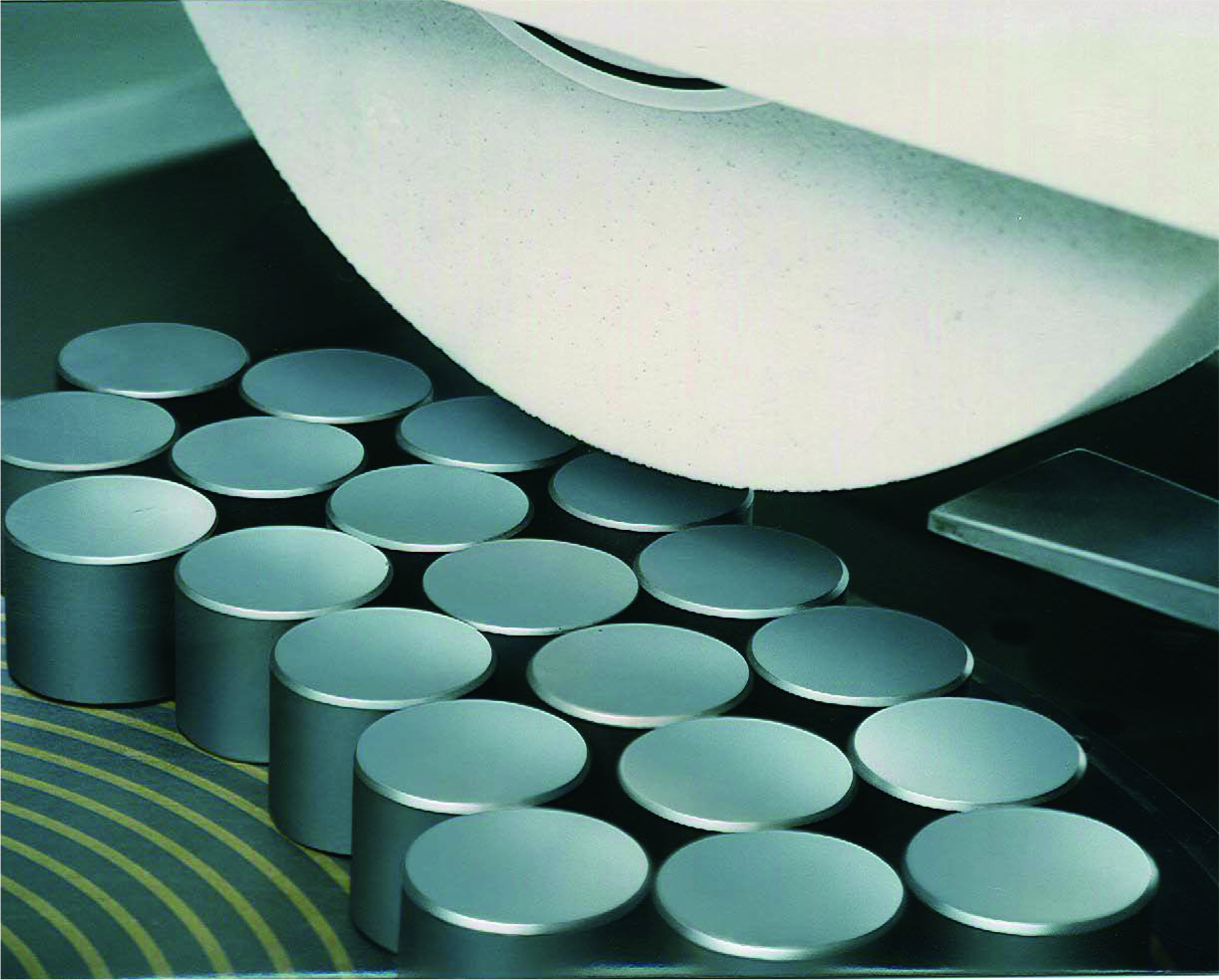

同時に複数ワークを研削

ロータリー研削 超精密研削 平面研削 成形研削 精密研削

独自のFXコントローラによる操作

営業お問合せフォーム
資料請求

CNCロータリー超精密平面研削盤 UPR3NC / UPR18NC

CNC Ultra Planarization Rotary Surface Grinding Machine

~より確かな超精密・高生産性を達成~

ロータリー研削 量産研削 高能率研削 超精密研削

CNCロータリー超精密平面研削盤

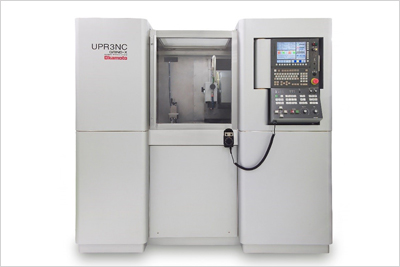

UPR3NC

ロータリー研削 超精密研削 量産研削 高能率研削

CNCロータリー超精密平面研削盤

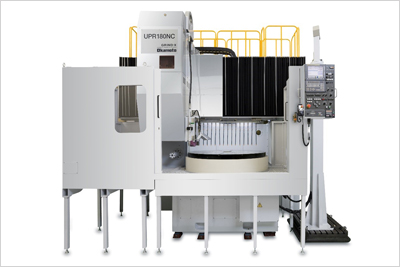

UPR18NC

(仕様は要相談となります)

※本機写真にはオプションが含まれています。


シリーズラインナップ

UPR3NC チャックサイズ φ300mm

UPR18NC チャックサイズ φ1,800mm


コンセプト

超高速スピンドルに適応した高精度ギャップ加工、CD金型、精密ブレード等のサーキュラ加工に最適なロータリー研削盤


特徴

UPR3NC

平行/平面度0.3μm/φ300mm以内の超精密加工をコンセプトに、可変油静圧スライドシステム/テーブル、エアベアリング/ロータリーテーブルの最大級システムで構築された超精密のロータリー平面研削盤。


・ロータリーテーブルにはエアベアリングを採用。回転精度は、ラジアル/アキシャル共に0.05μmを達成しています。


・超精密真直運動精度を被削材に転写させることで、上下切込みの最小設定単位は10nmを実現しています。


UPR18NC

・機械本体仕様はアプリケーションによって異なりますので、仕様のレイアウトと共にオーダーメイドでの対応となります。
