汎用精密平面研削盤

トップ > 製品紹介 > 機械から探す > 汎用精密平面研削盤

精密平面研削盤 PSG-SA1シリーズ

 Precision Surface Grinding Machine

~ドレス作業を自動化する、次世代の汎用平面研削盤~

平面研削盤

精密平面研削盤

PSG64SA1

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG52SA1 チャックサイズ500×200mm

PSG63SA1 チャックサイズ600×300mm

PSG64SA1 チャックサイズ600×400mm

PSG65SA1 チャックサイズ600×500mm

PSG84SA1 チャックサイズ800×400mm

PSG85SA1 チャックサイズ800×500mm

PSG105SA1 チャックサイズ1,000×500mm


コンセプト

ベストセラー機PSG-DXシリーズの後継機として発売!

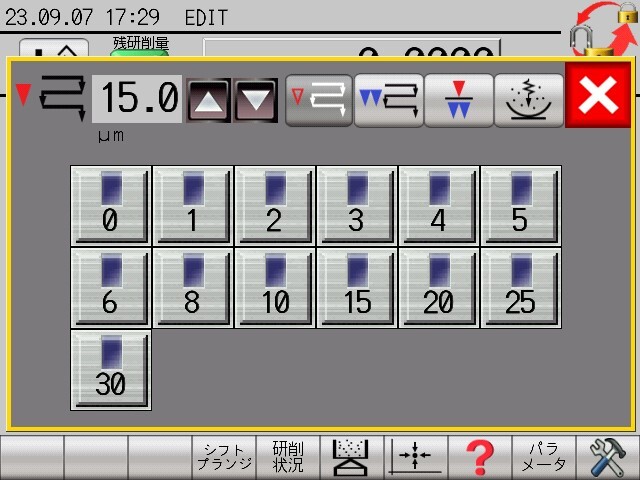

大型タッチパネル自動ドレス機能自己管理機能でユーザーをサポート!

特徴


・前モデルPSG-DXシリーズの後継機として発売。前シリーズと同様の操作方法を踏襲しながらも、セレクトスイッチ操作からタッチパネル操作に変えることで、更に操作性を向上。

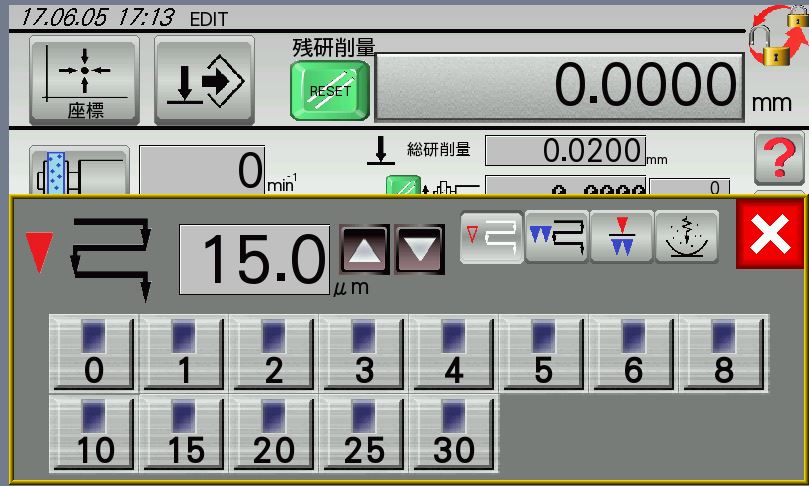

・新機能、自動ドレス機能(粗加工⇒ドレス⇒精加工を自動化)とシフトプランジ機能等を追加。左右は油圧ハンドルによる汎用操作を残したまま、研削の自動化を実現しました。

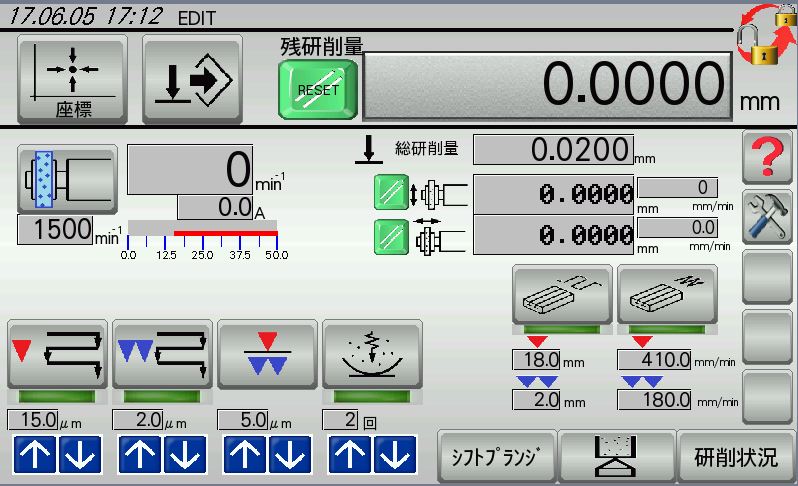

・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。

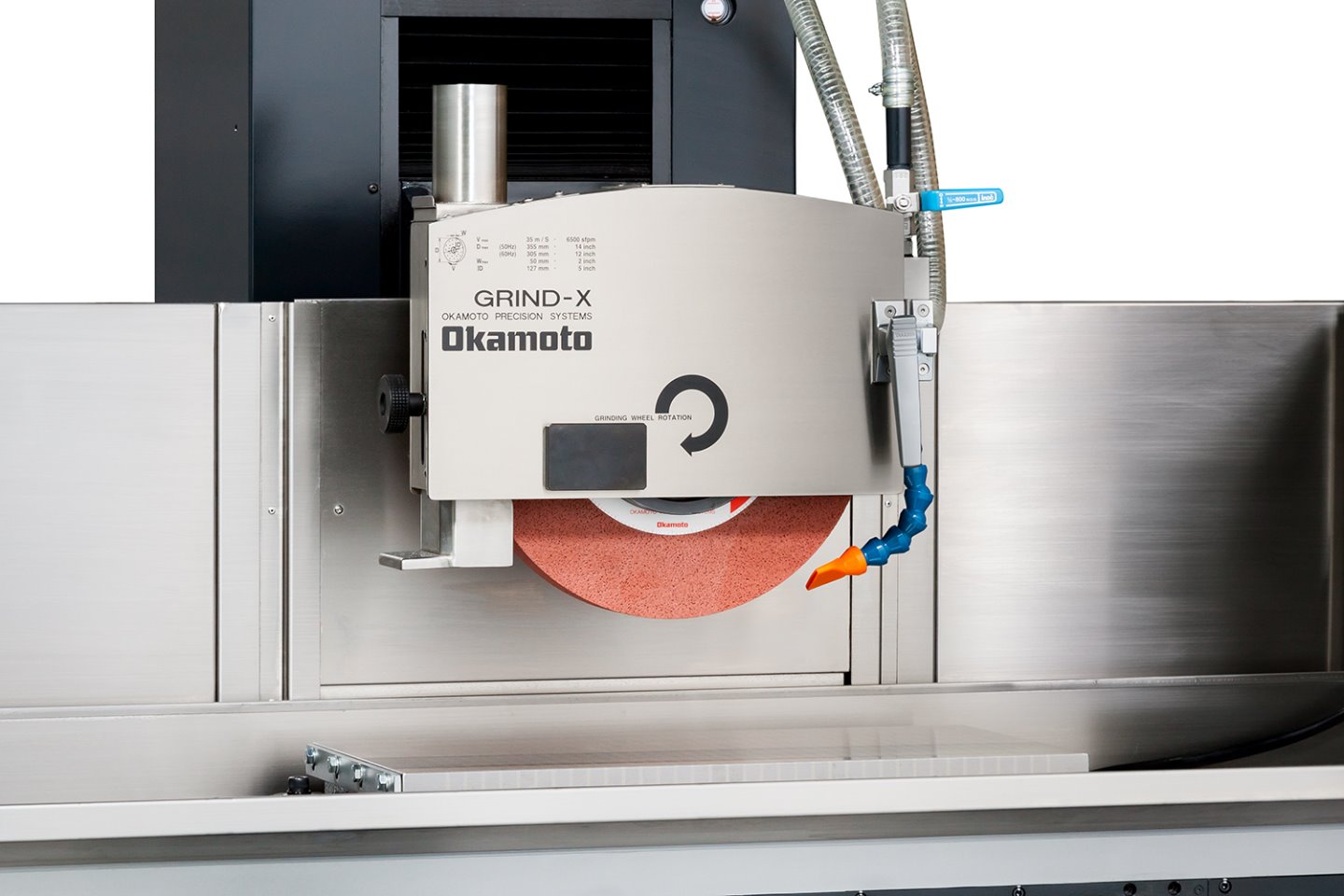

ステンレス製のカバーが標準採用となり、機械カバーの長寿命化を実現。


・潤滑/油圧ポンプを機外に設置、各槽も分離させることで熱変位・振動対策


・前後サーボモータ駆動の採用で、前後位置決め精度が大きく向上

平面研削盤

仕様

PSG-SA1シリーズ標準仕様

超精密平面研削盤 UPG-CA1シリーズ

Ultra Precision Surface Grinding Machine

~静圧仕様の平面研削盤を適応価格帯でラインナップ~

平面研削盤

超精密平面研削盤

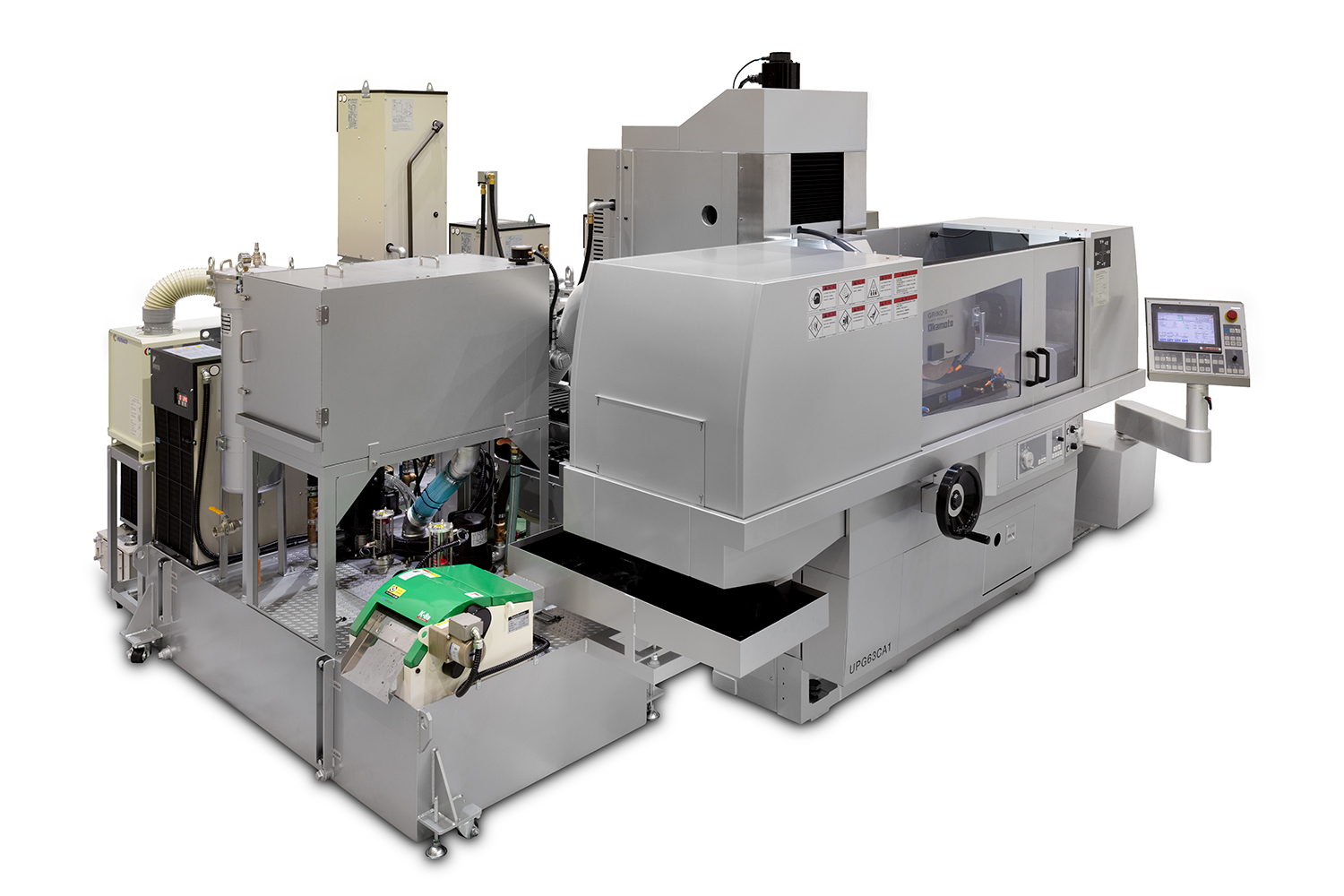

UPG63CA1

※本機写真にはオプションが含まれています。

※カバー関係オープントップカバー仕様も御座います。


シリーズラインナップ

UPG63CA1 チャックサイズ 600×300mm

UPG84CA1 チャックサイズ 800×400mm

UPG106CA1 チャックサイズ 1,000×600mm


コンセプト

超精密の研削に対応する静圧仕様の平面研削盤を適応価格帯でラインナップ。


特徴

・標準仕様で左右・前後摺動面静圧仕様を採用。高い平面度や鏡面研削のような面粗さを求める超精密研削に対応するシリーズ。


・更なる超精密研削のオプションにて左右前後といし軸静圧仕様も用意。コスト・納期を含めたお客様の使用用途に最適な超精密の研削をご提案します。


・大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することで積載重量を大幅にアップ。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工を実現します。

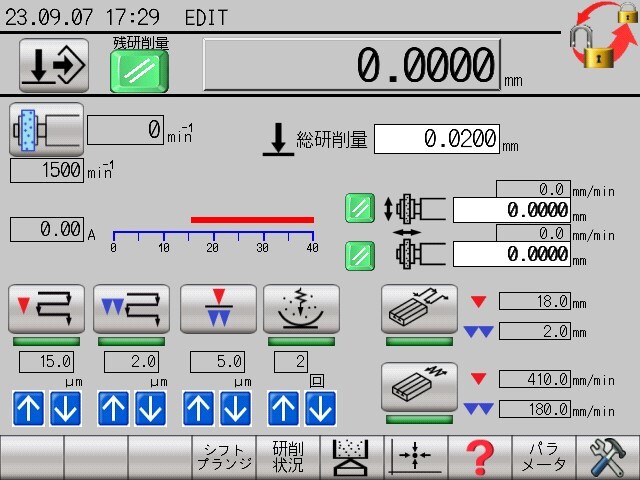

・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。


仕様

UPG-CA1シリーズ標準仕様

精密平面研削盤 PSG-CA1シリーズ

Precision Surface Grinding Machine

~カラータッチパネル・高剛性マシン・切れるといしのコラボ~

平面研削盤

精密平面研削盤

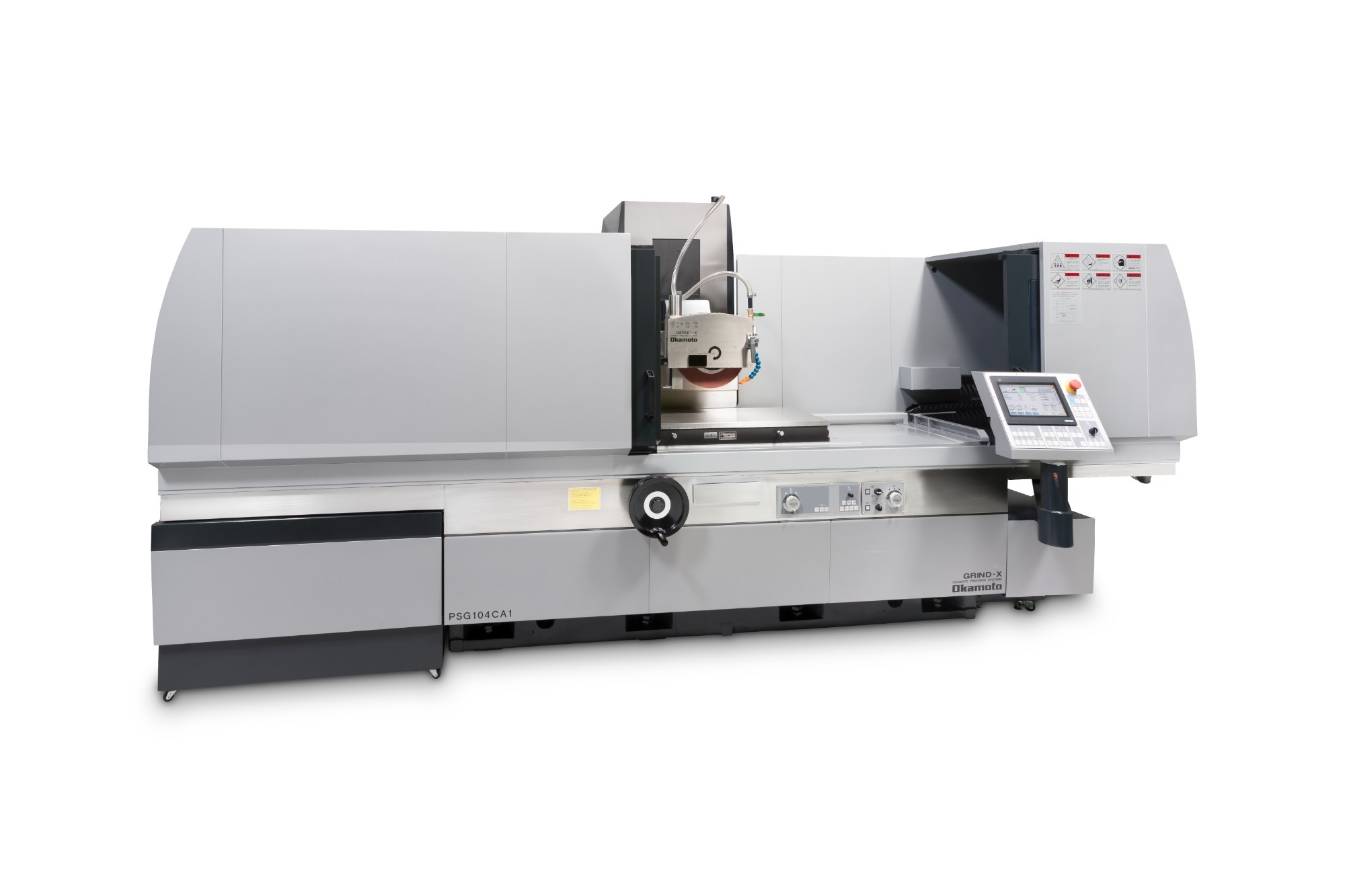

PSG106CA1

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG63CA1 チャックサイズ 600×300mm

PSG64CA1 チャックサイズ 600×400mm

PSG66CA1 チャックサイズ 600×600mm

PSG84CA1 チャックサイズ 800×400mm

PSG104CA1 チャックサイズ 1,000×400mm

PSG106CA1 チャックサイズ 1,000×600mm


コンセプト

業界最高クラスのコラム型高剛性マシン自動ドレス機能・タッチパネルを採用した汎用精密平面研削盤

精密研削 平面研削 成形研削 超精密
平面研削 高剛性研削盤 超精密研削 成形研削盤

特徴

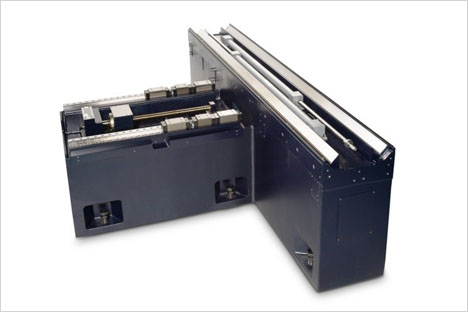

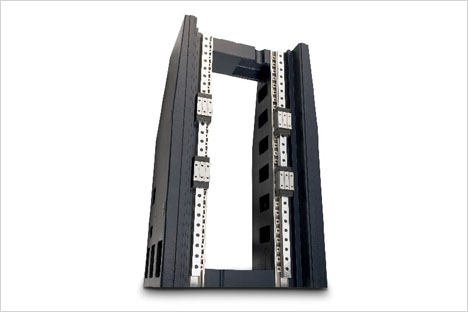

・オーバーハングレスのT型フレーム一体構造と真直性に優れた左右V-V案内面を採用。


・大型工作物の着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することで積載重量を大幅にアップ。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工精度を実現します。

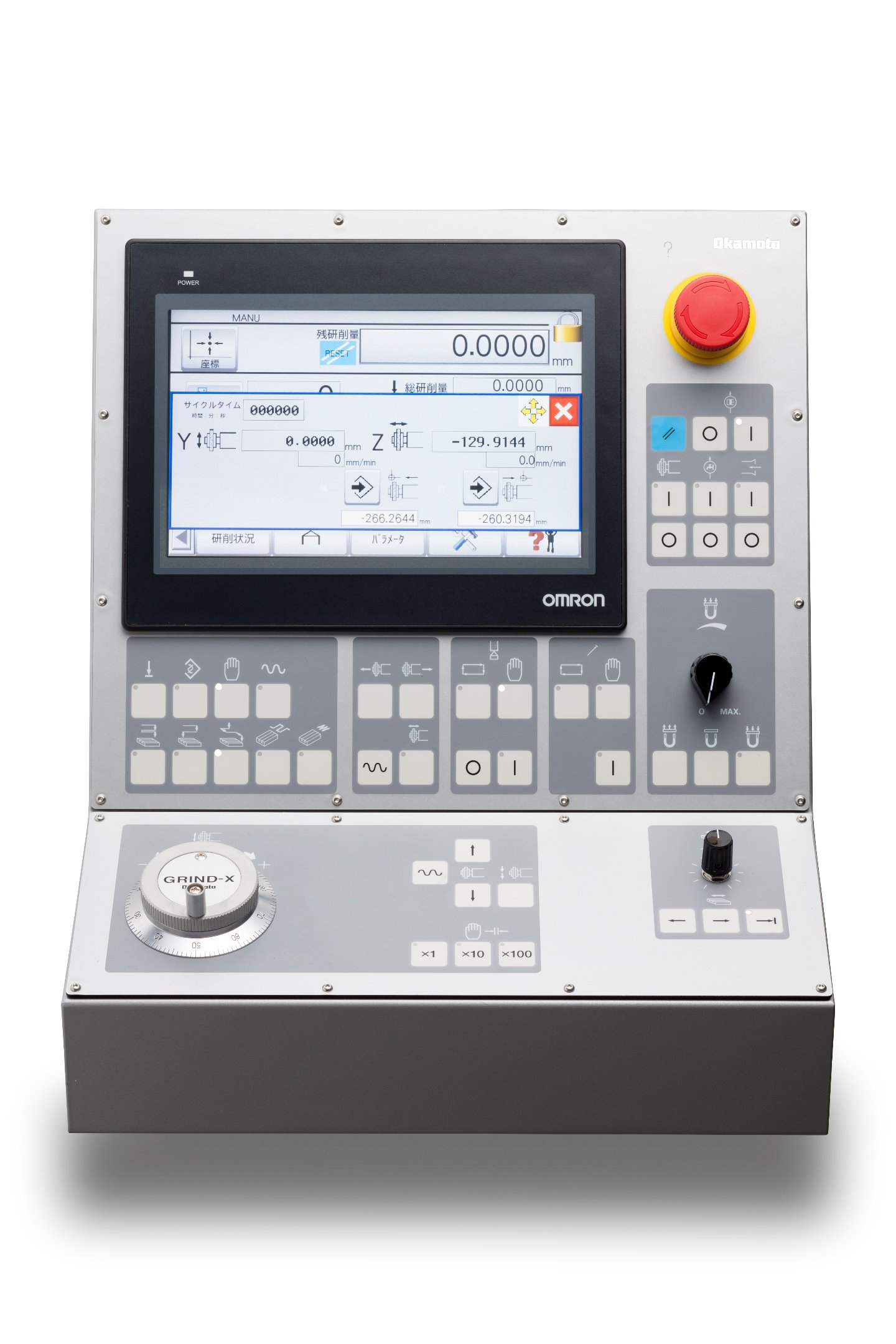

・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。


・新機能、自動ドレス機能(粗加工⇒ドレス⇒精加工を自動化)とシフトプランジ機能等を追加。左右は油圧ハンドルによる汎用操作を残したまま、研削の自動化を実現しました。


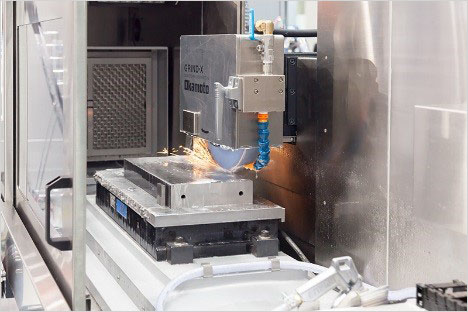

高能率研削といし(キュービトロンTMⅡ)を標準付属品に採用、コラム型高剛性研削盤ファインバブル発生装置TWIN-BIXの組合せで従来の切り込み量を格段にアップさせることも可能です。

平面研削盤
研削盤

仕様

PSG-CA1シリーズ標準仕様


加工物詳細

精密平面研削盤 PSG-GXシリーズ

Precision Surface Grinding Machine

~世界の平面研削盤をリードする、DXシリーズの後継機~

平面研削盤

精密平面研削盤

PSG63GX

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG52GX チャックサイズ 500×200mm

PSG63GX チャックサイズ 600×300mm

PSG64GX チャックサイズ 600×400mm

PSG65GX チャックサイズ 600×500mm

PSG84GX チャックサイズ 800×400mm

PSG105GX チャックサイズ 1,000×500mm


コンセプト

出荷台数20,000台以上、グローバルユーザーから支持を受けたロングセラーマシンのマイナーチェンジ機。


特徴

ステンレス製のカバーが標準採用となり、機械カバーの長寿命化を実現。


・通常自動研削サイクルとして『粗加工⇒精加工⇒スパークアウト』を搭載。


・タッチパネル入力の採用により、従来アラーム番号のみの表示だったアラームを言語化。更に自己診断機能により、各種部品の稼働状況を確認でき、メンテナンス面で更なる進化を遂げました。


ステンレス製のカバーが標準採用となり、機械カバーの長寿命化を実現。


・潤滑/油圧ポンプを機外に設置、各槽も分離させることで熱変位・振動対策

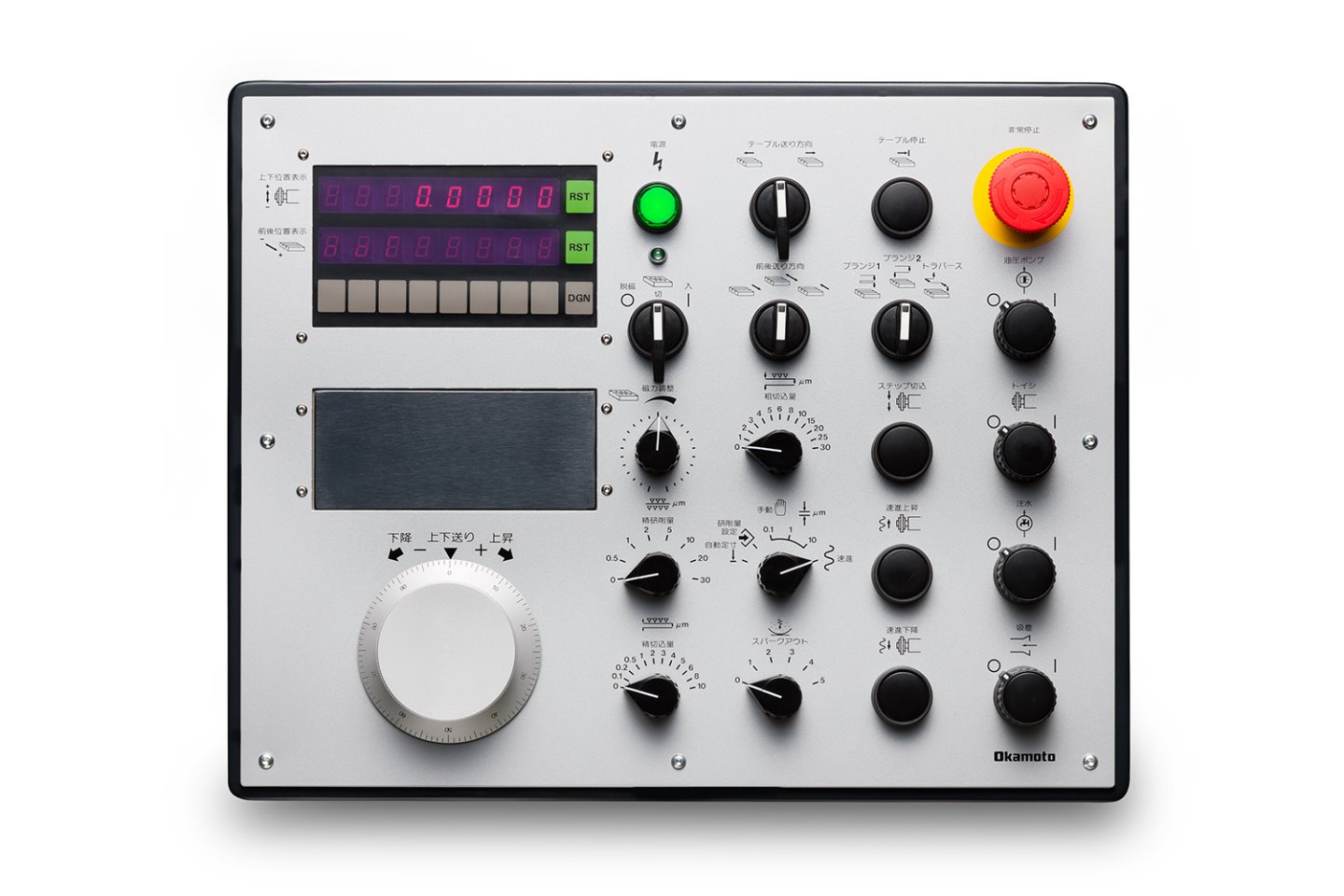

・操作パネル上の手動パルサーによる上下送り操作の採用で、汎用機のイメージを刷新しました。


・上下送りにACサーボモータを採用、最小切り込み量0.1μmから選択が可能となります。


・上下・前後現在位置表示は、LEDにてデジタル表示(前後表示はオプション)が標準仕様です。


・左右摺動面はV-V構造のキサゲ案内面採用。油膜の浮き上がりによるアンバランスを抑えることで真直性が向上、より精度の高い加工を実現します。

平面研削盤 成形研削盤
平面研削盤 研削

仕様

サドル形平面研削盤 PSG-GXシリーズ標準仕様


加工物詳細


精密平面研削盤 PSG-DXシリーズ(コラムタイプ)

Precision Surface Grinding Machine

~精密部品から大物まで余裕の高能率機がワイドに勢揃い~

平面研削盤 研削

精密平面研削盤

PSG156DX

※本機写真にはオプションが含まれています。


シリーズラインナップ

PSG125DX チャックサイズ 1,200×500mm

PSG126DX チャックサイズ 1,200×600mm

PSG138DX チャックサイズ 1,300×800mm

PSG155DX チャックサイズ 1,500×500mm

PSG156DX チャックサイズ 1,500×600mm

PSG157DX チャックサイズ 1,500×700mm

PSG158DX チャックサイズ 1,500×800mm

PSG205DX チャックサイズ 2,000×500mm

PSG206DX チャックサイズ 2,000×600mm

PSG208DX チャックサイズ 2,000×800mm

PSG305DX チャックサイズ 3,000×500mm

PSG306DX チャックサイズ 3,000×600mm

PSG308DX チャックサイズ 3,000×800mm


コンセプト

操作性に優れたオーバーハングレスのコラム形で、大形・高精度ワークに対応。豊富なラインナップと実績から、最も相応しいアプリケーションを提案します。


特徴

コラムタイプは、テーブル左右とコラム(といし頭)前後移動が独立しているので、大型・重量ワークでも前後の移動がありません。オペーレータとワーク(テーブル)の前後位置関係が常に一定なので、操作性に優れています。


・テーブル左右駆動はオーバーハングレス設計なので、重量ワークの反転時でもふらつきのない安定した加工精度が確保できます。

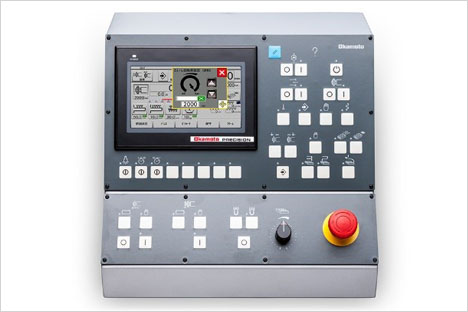

機械の操作ハンドルとコントロールパネルは正面集約の設計のため、人間工学に準じた操作性・インターロックが取り込まれています。


・独自のソフトを盛り込んだ制御システムで「粗研削⇒精研削⇒スパークアウト⇒テーブル右端停止」の全自動サイクル研削も容易にセットアップOK。


・研削条件はデジタルスイッチで確認しながら設定し、サイクル運転中の手動介入もOK。手動介入時には切込み現在位置は常にフィードバックして正確にデジタル表示され、手動介入解除と同時に自動運転復帰、残量の研削を継続します。

平面研削盤 成形研削盤 高剛性研削盤 高能率研削

仕様

コラム形平面研削盤PSG-DXシリーズ標準仕様
