円筒研削盤

トップ > 製品紹介 > 機械から探す > 円筒研削盤

NC精密円筒研削盤 OGM-EXⅢシリーズ

NC Precision Cylindrical Grinding Machine Series

~自動ドレス・補正切込みが標準の汎用円筒研削盤~

円筒研削 超精密研削 高能率研削 鏡面研削

NC精密円筒研削盤

OGM250EXⅢ

※本機写真にはオプションが含まれています。


シリーズラインナップ

[プレーンタイプ] 加工可能な直径×芯間距離

OGM225EXⅢ 200×250mm

OGM250EXⅢ 200×500mm

OGM330EXⅢ 300×300mm

OGM350EXⅢ 300×500mm

OGM390EXⅢ 300×900mm

OGM3150EXⅢ 300×1,500mm

[ユニバーサルタイプ] 加工可能な直径×芯間距離

OGM225UEXⅢ 200×250mm

OGM250UEXⅢ 200×500mm

OGM330UEXⅢ 300×300mm

OGM350UEXⅢ 300×500mm

OGM390EXⅢ 300×900mm

OGM3150EXⅢ 300×1,500mm


コンセプト

同時一軸制御で自動ドレス・補正切込み機能が付いた汎用的な操作を残した高剛性NC円筒研削盤


特徴

加工データ自動設定機能(といしの粒度とといし幅を入力、あとはワーク定寸径を入力するだけで最適な研削条件とドレス条件を自動作成)を搭載、世界戦略の文字レスタッチパネル操作で段取り時間を大幅短縮。


工作主軸ACサーボモータといし軸ACスピンドルモータ切込み軸スケールフィードバック機能を標準搭載。


・円筒研削盤で初のV-V案内面を採用、高い真直性と高剛性T型一体フレームで難削材加工や深切込み加工の超精密・高剛性の加工を実現。


左右、前後送りはメカ風手パハンドルを採用、汎用機感覚の操作ができます

超精密研削 鏡面研削 複合研削盤 高能率研削

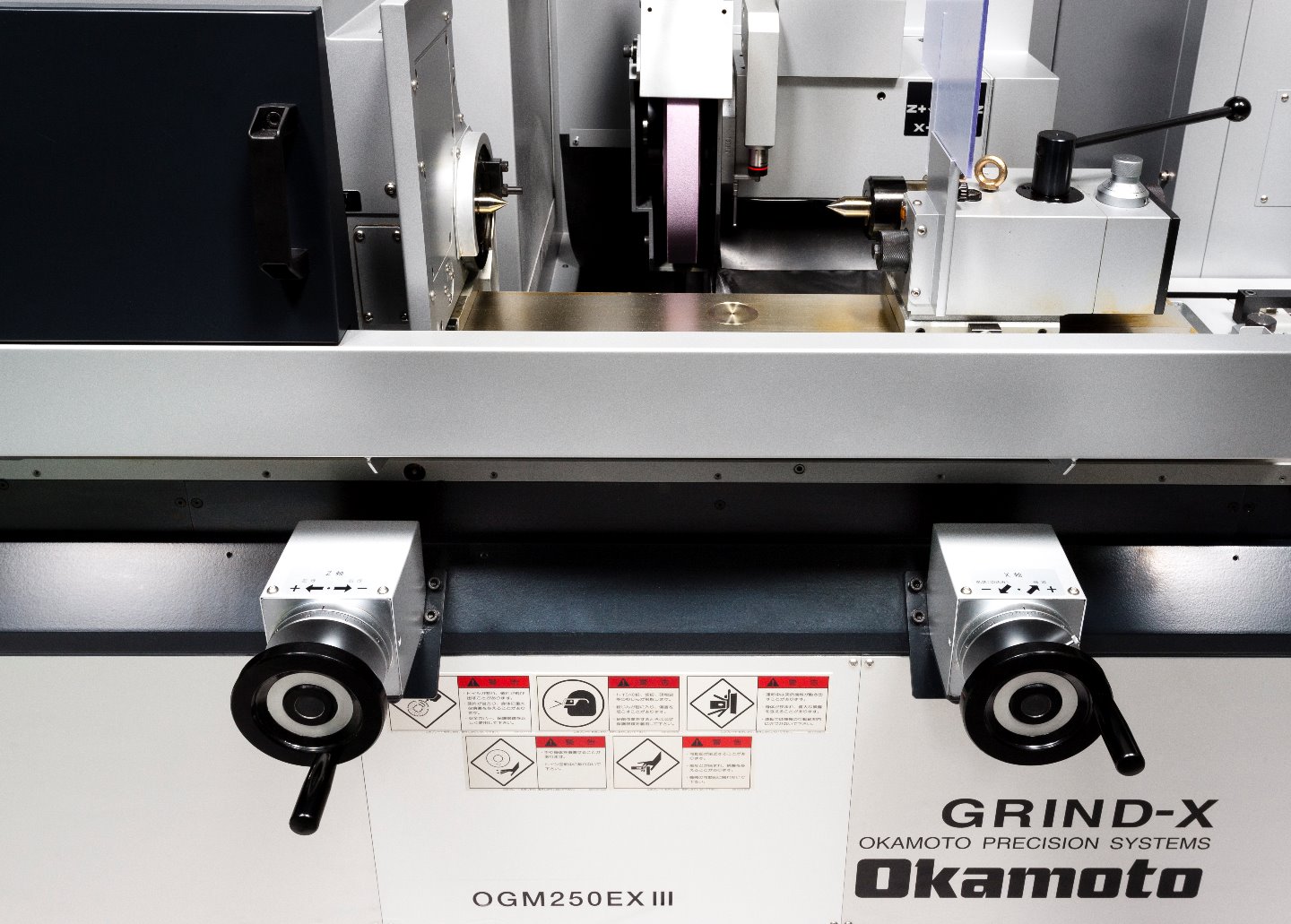

左右・切込用手パハンドル画像

超精密研削盤 高能率研削 複合研削 鏡面研削

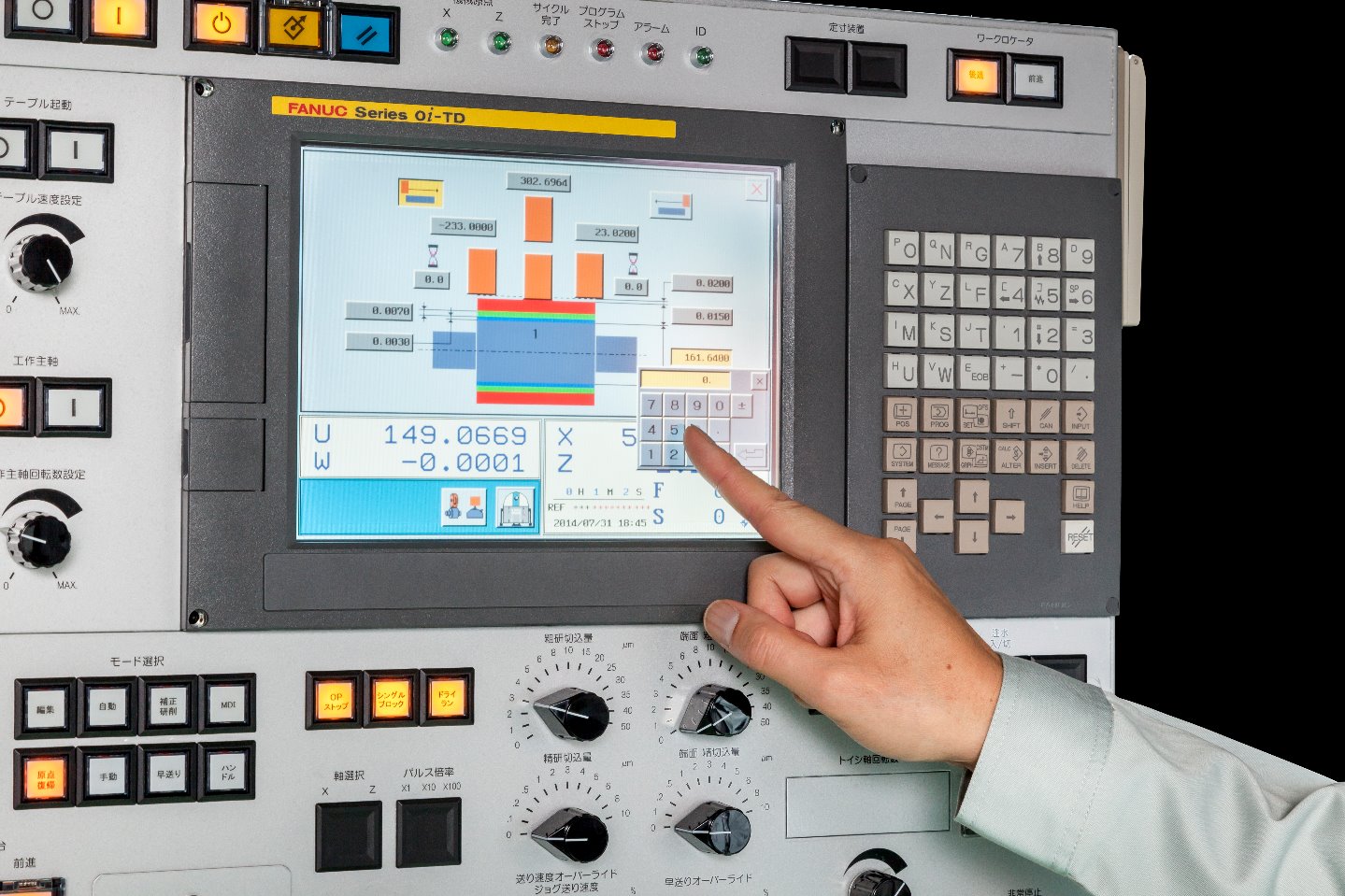

文字レスタッチパネル


仕様

OGM-EXⅢシリーズ標準仕様

CNC精密円筒研削盤 OGM-NCⅢシリーズ

CNC Precision Cylindrical Grinding Machine Series

~複雑形状加工をシンプルに~

超精密研削 コンタリング研削 高能率研削 鏡面研削

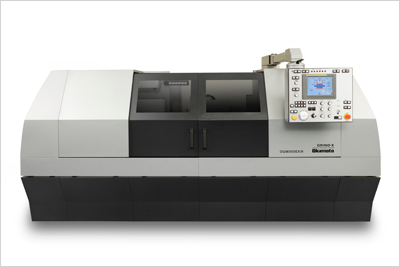

CNC精密円筒研削盤

OGM350NCⅢ

※本機写真にはオプションが含まれています。


シリーズラインナップ

[プレーンタイプ] 加工可能な直径×芯間距離

OGM225NCⅢ 200×250mm

OGM250NCⅢ 200×500mm

OGM330NCⅢ 300×300mm

OGM350NCⅢ 300×500mm

OGM390NCⅢ 300×900mm

OGM3150NCⅢ 300×1,500mm

[ユニバーサルタイプ] 加工可能な直径×芯間距離

OGM225UNCⅢ 200×250mm

OGM250UNCⅢ 200×500mm

OGM330UNCⅢ 300×300mm

OGM350UNCⅢ 300×500mm

OGM390UNCⅢ 300×900mm

OGM3150UNCⅢ 300×1,500mm


コンセプト

同時二軸制御でコンタリング加工複雑形状加工の研削サイクルをシンプルに


特徴

加工データ自動設定機能(といしの粒度とといし幅を入力、あとはワーク定寸径を入力するだけで最適な研削条件とドレス条件を自動作成)を搭載、文字レスタッチパネルと文字のない画面で研削をより容易に完了。


工作主軸ACサーボモータといし軸ACスピンドルモータ切込み軸スケールフィードバック機能を標準装備。


・加工条件と環境を安定させる全閉カバーを標準採用


・冷間鍛造金型のパンチ研削に用いられコンタリング加工では、機械側では同時二軸の指令に機械が正確に同期することと、プログラミング作業を簡素化できるソフトが求められる。その問題点として、OKAMOTOでは自社開発のEDELAC Winをオプションにて準備。

超精密研削 鏡面研削 コンタリング研削 円筒研削

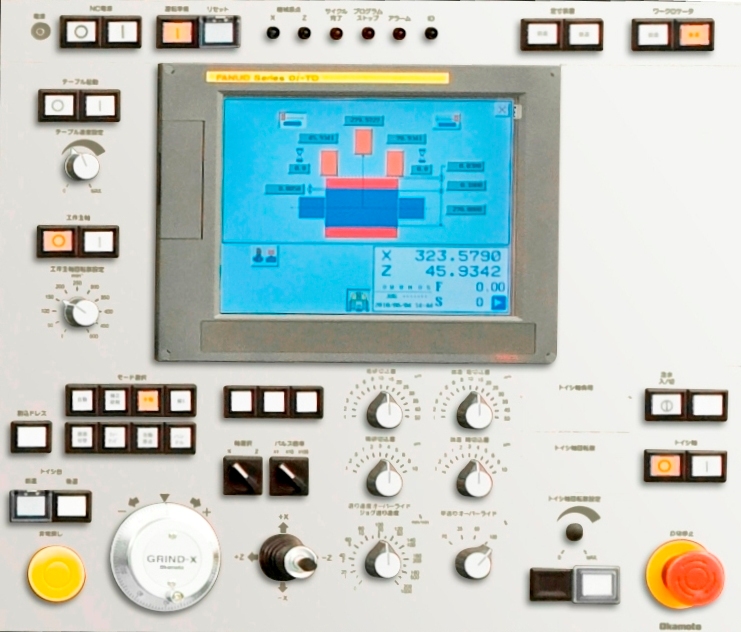

文字レスタッチパネル

超精密研削 砥石成形 微細研削 鏡面研削 コンタリング研削

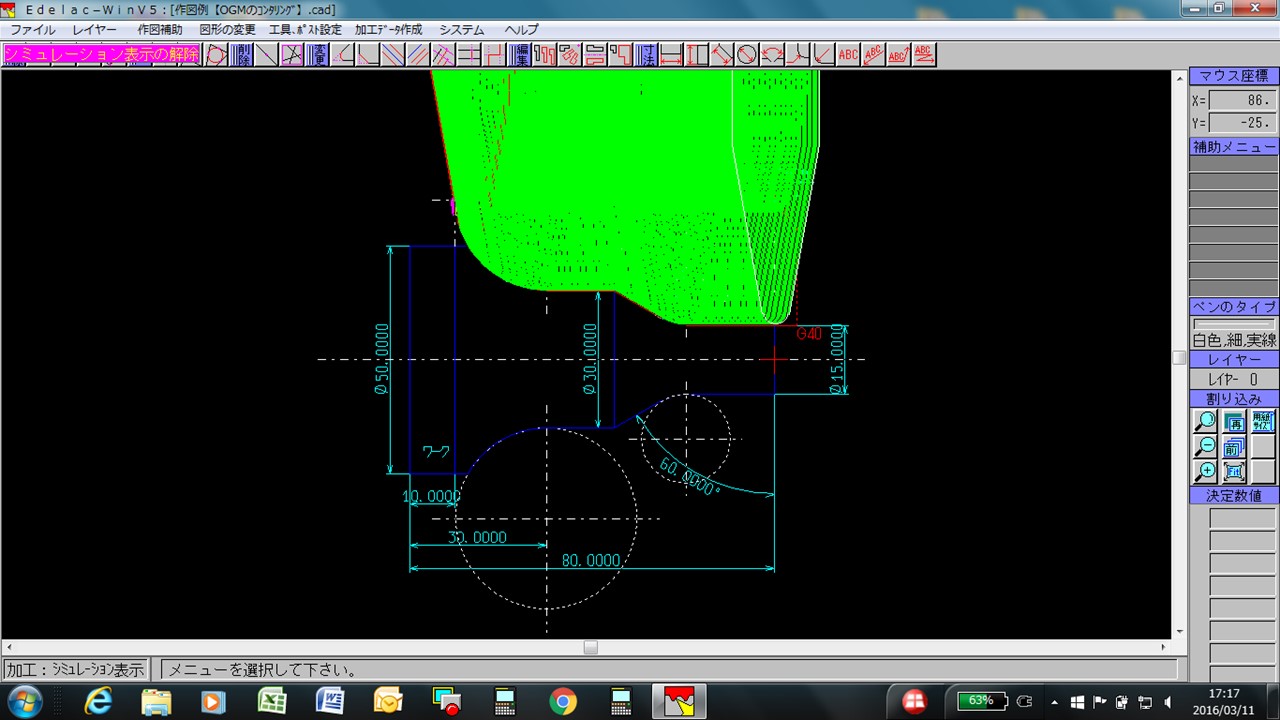

EDELAC Win 操作画像


仕様

OGM-NCⅢシリーズ標準仕様


加工物詳細


CNC精密円筒研削盤 OGM-NCAGⅢ

CNC Precision Cylindrical Grinding Machine Series

~高剛性構造と簡易ソフトでアングル加工をグレードアップ~

アンギュラ研削 アングル研削 端面研削 高剛性円筒研削盤 超精密研削

CNC精密円筒研削盤

OGM-NCAGIII

※本機写真にはオプションが含まれています。


シリーズラインナップ

OGM360NCAGⅢ


コンセプト

外径・端面の同時研削で段付きワーク等の研削を短時間に


特徴

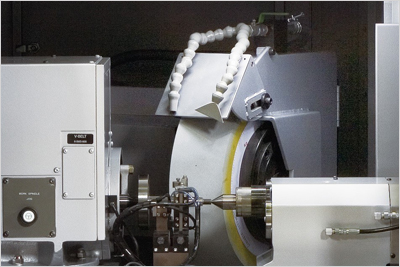

・砥石軸にアンギュラコンタクトベアリングを採用、スラスト方向の剛性を高め伸びを抑えたので端面研削加工に優位性を発揮。またラジアル方向にも高い剛性を持つため難削材も逃げずに加工可能


アングルタイプ(砥石軸が右30°固定)のため、砥石外周部が広く使え高能率で端面部も高精度の加工が可能。


・研削サイクル中のドレス割込みや単品加工対応に手動研削ができるなど量産機でありながら使い勝手の良い汎用性を持たせています。


仕様

OGM-NCAGIII標準仕様


加工物詳細


精密円筒研削盤 OGM250UDXB

Cylindrical Grinding Machine

~ヨーロッパで好評の円筒研削盤が日本上陸~

汎用円筒研削 円筒研削 成形研削 円筒

精密円筒研削盤

OGM250UDXB

※本機写真にはオプションが含まれています。


シリーズラインナップ

OGM250UDXB


コンセプト

汎用タイプの使い勝手を残したオリジナリティ満載の円筒研削盤


特徴

・可能な限りオペレーターの目線に合わせた設計。その使い勝手は世界中で評価されています。


・テーブル左右送り、といし切込み(手パハンドル)は手動でもOK。


・平面研削盤で定評のある独自の制御装置を搭載。汎用機でありながらデジタルで数値を管理。


仕様

OGM250UDXB標準仕様
