Double Column Type CNC Surface Grinding Machine Series
~大型高精度部品研削の全自動加工・機上測定に対応する提案~
CNC門形平面研削盤

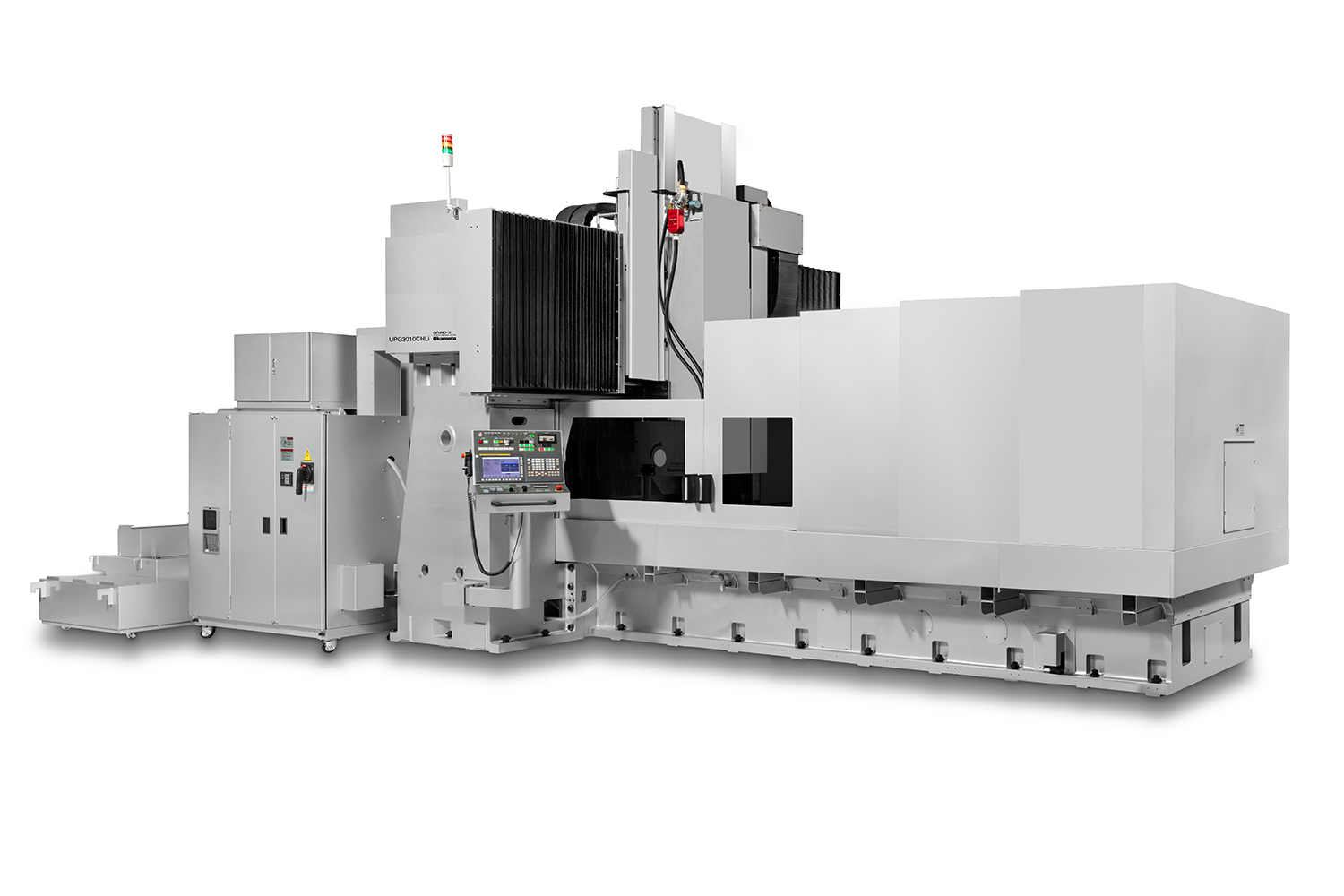

UPG3010CHLi
※本機写真にはオプションが含まれています。
シリーズラインナップ
UPG156CHLi チャックサイズ 1,500×600mm
UPG158CHLi チャックサイズ 1,500×800mm
UPG206CHLi チャックサイズ 2,000×600mm
UPG208CHLi チャックサイズ 2,000×800mm
UPG2010CHLi チャックサイズ 2,000×1,000mm
UPG3010CHLi チャックサイズ 3,000×1,000mm
UPG408CHLi チャックサイズ 4,000×800mm
UPG4010CHLi チャックサイズ 4,000×1,000mm
※チャックサイズは打合せにて調整が可能です。
コンセプト
テーブル左右をリニアモータ駆動、摺動面に可変静圧スライドシステムにより高速研削・クラウニング研削等を実現。正確な位置決めによる機上測定に対応する超精密門形平面研削盤。
特徴
・左右テーブルにリニアモータ駆動と可変油静圧スライドを採用したことで、左右テーブル速度は安定した低速から40m/minまでの2軸補間を自由にコントロール。
・クラウニング加工・マルチ加工・自由輪郭加工・測定/補正加工など豊富なオプション対応が可能です。
・超精密可変静圧スライドシステムは案内面油膜の変化を最小限に実現。油の流量をフレキシブルにコントロール、従来の油静圧案内面に比較し油膜の厚さ変化量は1/7以下。また静圧油の使用量は従来の1/4以下となり、精度向上と温度管理の省エネ効果に大きく貢献します。
・設備環境を整えることにより、超精密加工、鏡面仕上げに対応します。

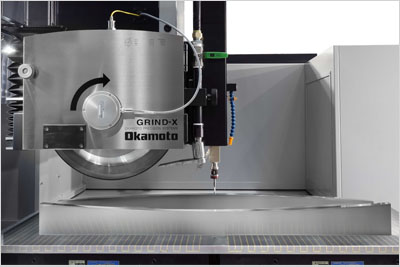

クラウニング研削ワークの機上測定
加工物詳細
Double Column Type NC Surface Grinding Machine Series
~コンパクト・高精度・高能率加工要求に応える高剛性門形平面研削盤~
NC門形平面研削盤

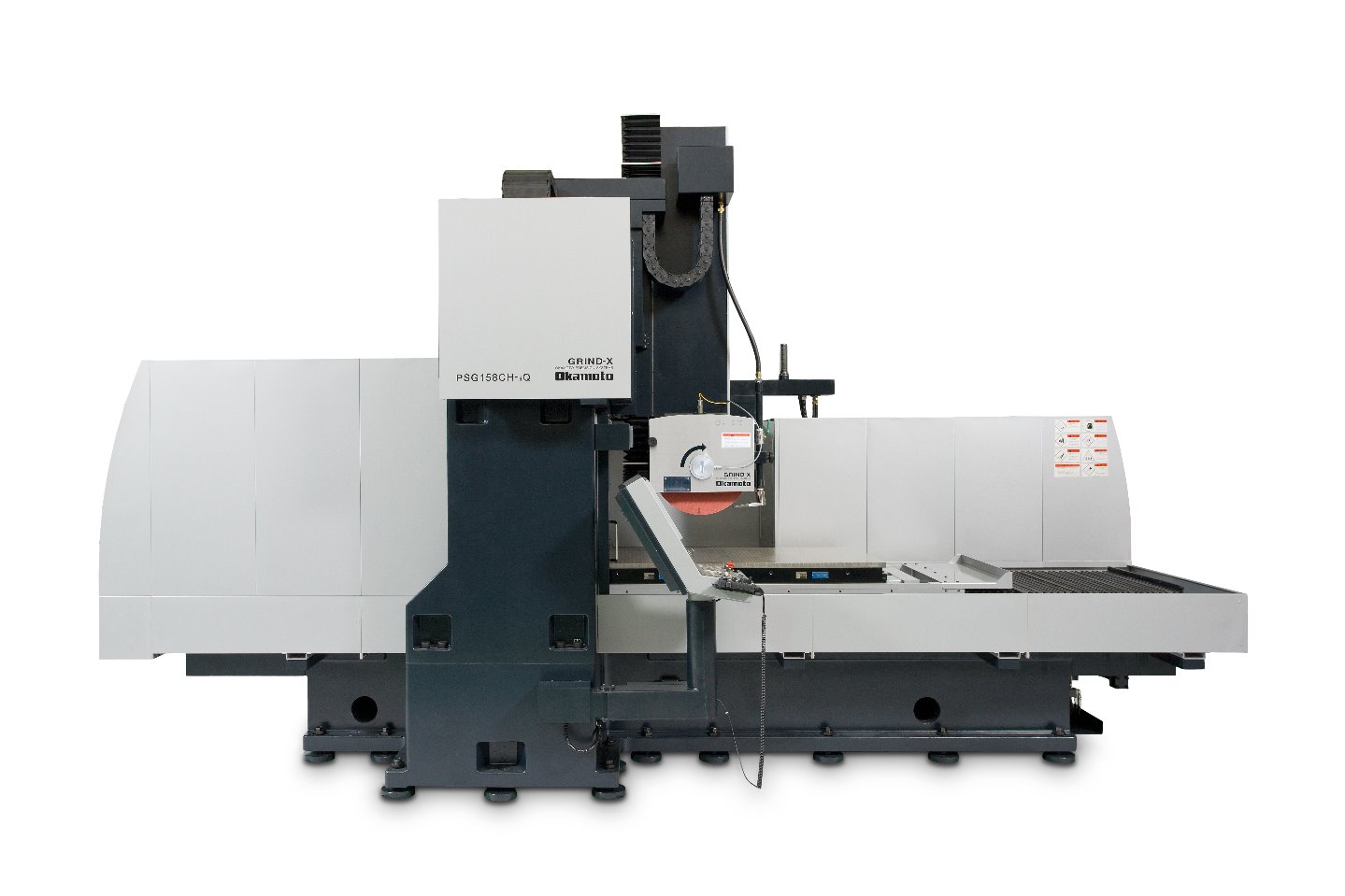

PSG158CH-iQ
※本機写真にはオプションが含まれています。
シリーズラインナップ
PSG158CH-iQ チャックサイズ 1,500×800mm
PSG208CH-iQ チャックサイズ 2,000×800mm
PSG308CH-iQ チャックサイズ 3,000×800mm
PSG408CH-iQ チャックサイズ 4,000×800mm
コンセプト
自動車用モータコア用順送金型や液晶部品加工分野での高精度要求、金型ベース加工業界殻の高能率研削要求・短納期に応える門形平面研削盤。
特徴
・ロングセラーのコラム形平面研削盤PSG208DXNCのフロアスペースと段取りの容易性を継承し、といし幅100mmを使用することで前後幅最大1,000mmまで加工可能な高能率研削盤です。
・世界戦略の文字レス対話ソフト(iQソフト)は、画面上のアイコンを見ながらタッチ入力で容易に操作できます。
・CH-iQシリーズは、平面研削盤で初めて自動データ作成機能を搭載しました。総取り代と精取り代を入力、次に砥石の粒度を入力するだけで、研削加工理論に当社の経験値を加味した最適な研削条件とドレス条件を自動作成します。
・粗ドレスはオプションの上部ドレス、仕上げは卓上ドレス装置の組み合わせでドレス時間を短縮。さらにシフトプランジ研削サイクルは粗取りをトラバース研削/仕上げをプランジ研削で行う事で、サイクルタイム短縮に大きく貢献します。
加工物詳細
Double Column Type CNC Surface Grinding Machine Series
~コンパクトタイプの高剛性門形研削盤~
CNC門形平面研削盤
PSG4025CHNC
CNC門形平面研削盤

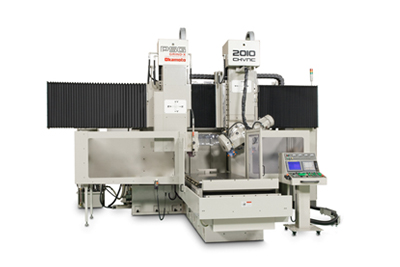

PSG2010CHVNC
※本機写真にはオプションが含まれています。
シリーズラインナップ
PSG2010CHNC チャックサイズ 2,000×1,000mm
PSG3010CHNC チャックサイズ 3,000×1,000mm
PSG2015CHNC チャックサイズ 2,000×1,500mm
PSG3015CHNC チャックサイズ 3,000×1,500mm
PSG4015CHNC チャックサイズ 4,000×1,500mm
PSG3020CHNC チャックサイズ 3,000×2,000mm
PSG4020CHNC チャックサイズ 4,000×2,000mm
複合加工機ラインナップ
旋回軸仕様機 PSG-CVNC(V:Vertical)
2頭軸仕様機 PSG-CHVNC(HV:Horizontal&Vertical)
コンセプト
平面研削盤の必要要件を満たした超精密ベッド研削盤シリーズを大幅にラインナップ。
特徴
・レベル調整ができないクロスレール上の動的真直度は、といし軸移動によるタワミ量を予めクラウニング加工にて傾向付けをしておきますが、組み付け時の微調整は組み込んである独自のメカ的調整機構で仕上げています。この機構は、納入後の経時変化で調整が必要になってもクロスレールを取り外さずに調整が可能な利点があります。
・CHNCシリーズと複合加工機のラインナップは、「大型ベッド研削盤までは必要ない」ユーザーニーズから生まれた多目的用途のコンパクトマザーマシンです。
・高い面粗さが要求されるフォトマスク、塗工装置用ノズル等の液晶関連部品では、研削加工の後工程にポリッシュ加工が必要なケースがあります。本機種を前工程用研削盤とし、後工程の遊離砥粒加工機も含めた構成をご提案できます。
Double Column Type CNC Surface Grinding Machine Series
~クロスレール移動式の門形平面研削盤~
CNC門形平面研削盤

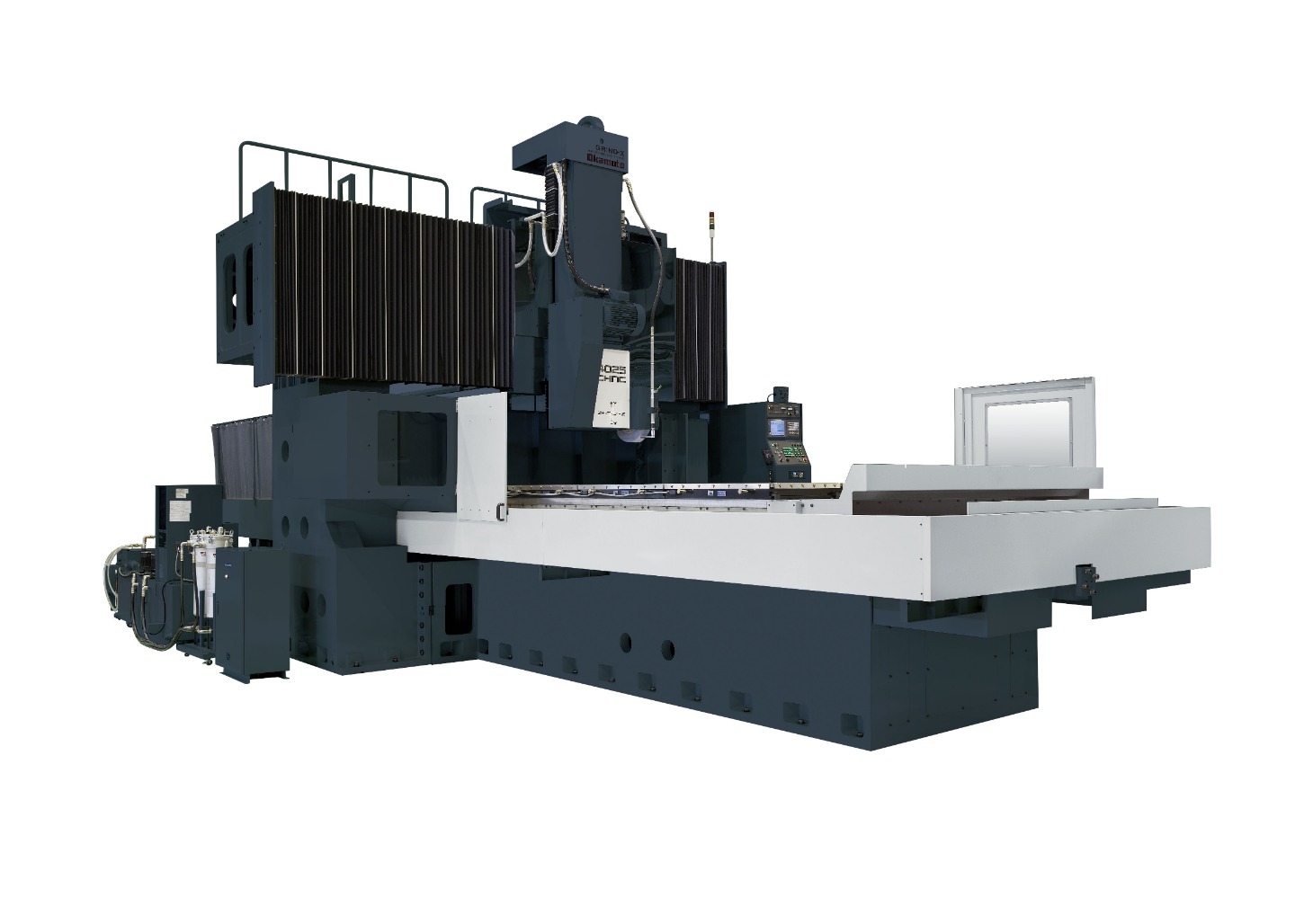

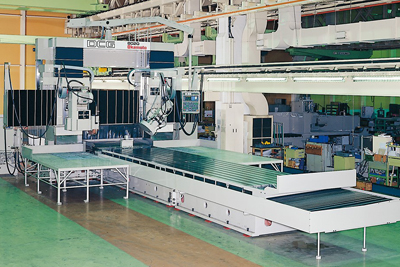

DCG8020NC
CNC門形平面研削盤

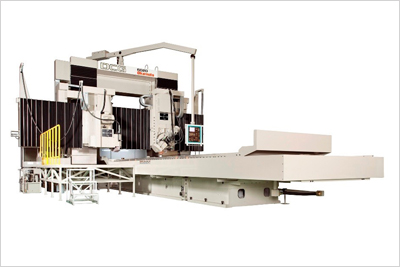

DCG6020NC

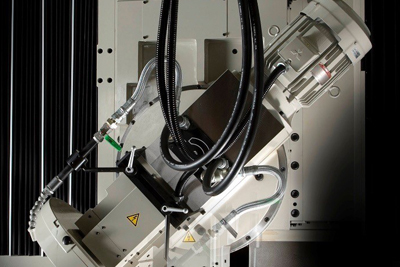

旋回といし軸
※本機写真にはオプションが含まれています。
シリーズラインナップ
DCG4015NC チャックサイズ 4,000×1,500mm
DCG6015NC チャックサイズ 6,000×1,500mm
DCG8015NC チャックサイズ 8,000×1,500mm
DCG10015NC チャックサイズ 10,000×1,500mm
DCG4020NC チャックサイズ 4,000×2,000mm
DCG6020NC チャックサイズ 6,000×2,000mm
DCG8020NC チャックサイズ 8,000×2,000mm
DCG10020NC チャックサイズ 1,0000×2,000mm
コンセプト
工作機械の複合案内面などに最適なベッド研削盤。
特徴
・テーブル全面サイズで高精度加工を実現するため、クロスレールには、真直度を維持するための弊社独自のメカ的調整機構を装備。クロスレールの真直度調整は組み上がった後の調整が困難なため、前加工を繰り返して傾向付けをしています。この機構により、納入後数年経過し調整が必要になってもクロスレールを取り外さずに調整が可能です。
・中凸加工、中凹加工の必要なクラウニング研削にもオプションで対応。工作機械フレームの傾向付けに要する時間が削減できます。
Double Column Type CNC Surface Grinding Machine Series
~世界最大級のベッド研削盤~
CNC超精密高剛性門形平面研削盤

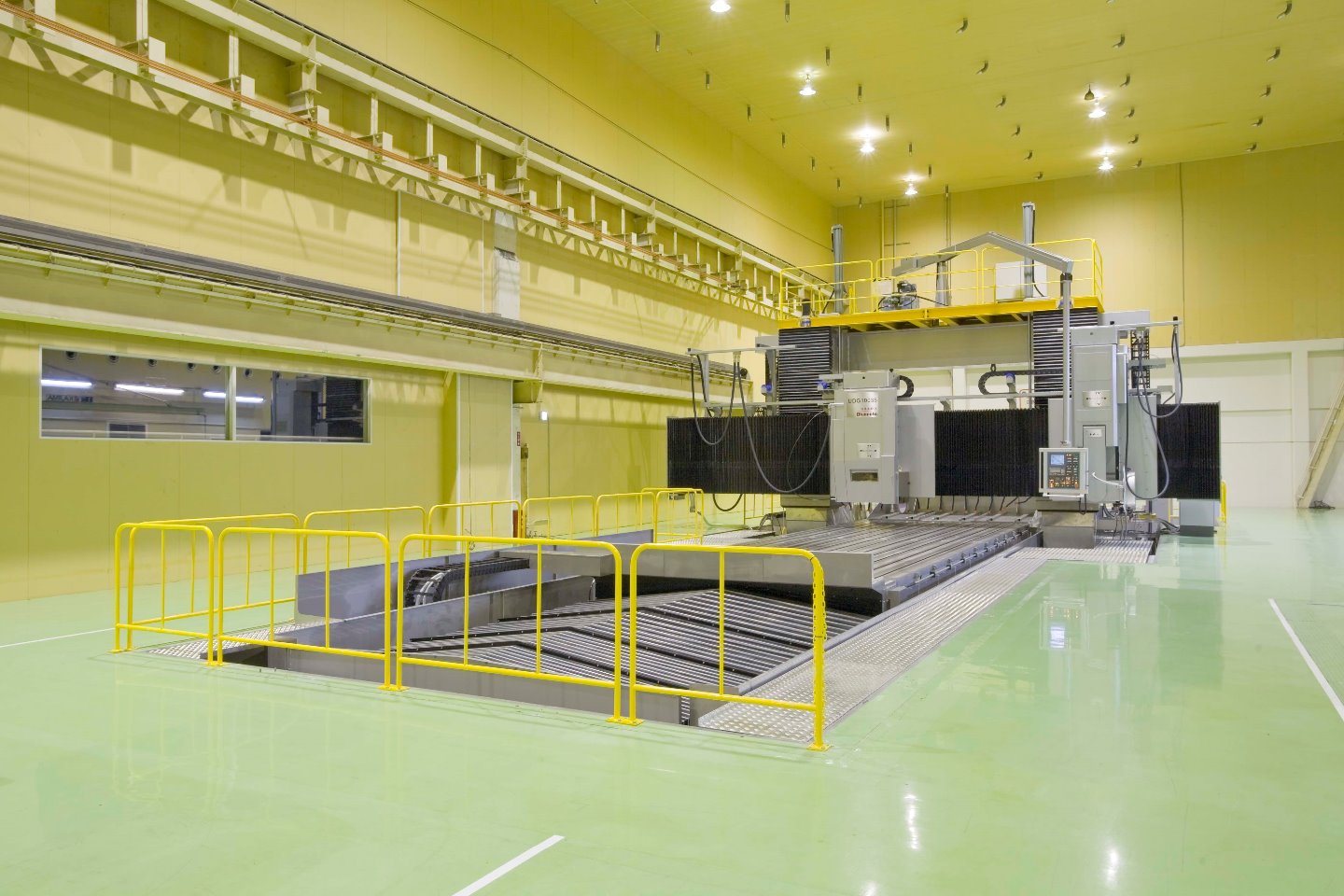

UDG10035NC
※本機写真にはオプションが含まれています。
シリーズラインナップ
UDG10035NC チャックサイズ 10,000×3,500mm
コンセプト
世界最大級のベッド研削盤。大型の工作機械に精度を与えるマザーマシーンの製造。
特徴
・砥粒平面加工の最高級精度である平面度30nm/m²を達成した当社加工範囲長さ10m、幅3.5m(通過幅4m)の静圧案内面方式では世界最大級のサイズを誇るベッド研削盤を完成させました。
・テーブル左右案内面、クロスレールには弊社独自の可変静圧スライドシステムを採用しました。この方式により荷重に対し流量をフレキシブルにコントロールすることで案内面油膜の変化を最小限にし、案内面全体でギャップ量を一定に保ち続けることができます。
・基準面の真直度精度は左右方向0.5μm/m、前後方向0.5μm/mを達成、超精密の大物加工を実現します。
